Rádiové dálkové ovládání Gama10 ATEX a Elio ATEX - aplikace

Požadavek zákazníka na dálkové ovládání francouzské firmy JAY electronique obsahoval tyto podmínky: Ovládání čerpání/odsávání usazeného kalu z nádrží pro pohonné hmoty speciální automobilovou nástavbou vybavenou zásobníkem se 3 sekcemi dle druhu pohonné hmoty. Ovládání sání pomocí základních tlačítek s popisem na displeji vysílače a alternativní zpětnou vazbou vybrané funkce nebo stavu zobrazovaných také současně na displeji.

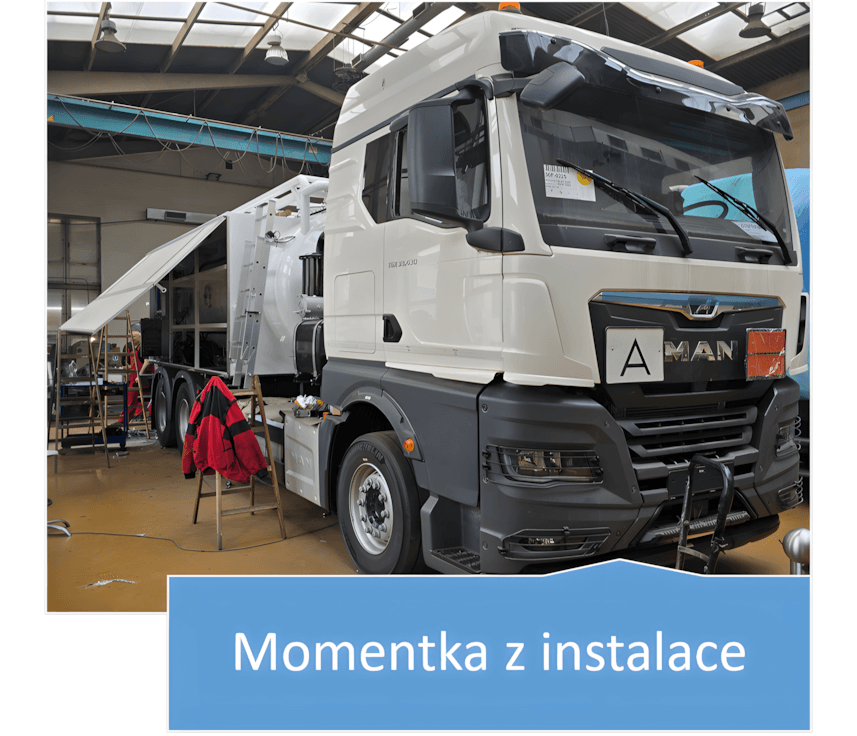

Vzhledem k tomu, že čerpané kaly jsou lehce zápalné, musel být použitý podvozek (v tomto případě značky MAN) v provedení ADR a pro vlastní ovládání sacích čerpadel našly uplatnění vysílač (operátorský modul) Gama10 ATEX a přijímač (transceiver) Elio ATEX s reléovými výstupy a stavovými vstupy, který byl umístěn přímo na nástavbě.

Tlačítky vysílače byla ovládána jednotlivá čerpadla, start vozidla a zvyšování otáček motoru.

Vysílač Gama10 ATEX:

• II 1 G D
• Typy ovládacích prvků: 10 jedno,- nebo dvourychlostních tlačítek a 2 jednorychlostní pomocná tlačítka
• Pouzdro z antistatického nárazuvzdorného plastu s krytím IP 65
• Provozní teplota: -20 až +50° C
• Vyjímatelný Li-Ion akumulátor
• • Možná frekvenční pásma: 433-434 MHz; 869 MHz; 911-918 MHz
• Nouzové vypnutí v bezpečnostní úrovni SIL 3; PL e

Přijímač Elio ATEX:

• II 1 G D
• 2 bezpečnostní relé; 12 reléových výstupů;
  • 2 analogové výstupy; 1 analogový vstup; 2 logické vstupy;
  • RS485 ModBUS interface (doplňková karta)
• Napájecí napětí přijímače (více rozsahů): 12 VDC až 230 VAC
• Pouzdro z nárazuvzdorného plastu s krytím IP 65 + vnější kovový kryt
• Provozní teplota: -20 až +60° C
• Možná frekvenční pásma: 418-419 MHz; 433-434 MHz; 869 MHz; 911-918 MHz
