Bezpečnostní technika
Nebezpečné části strojů se zajišťují podle míry rizika, kterou mohou způsobit. Bezpečnostní moduly, světelné závěsy a další prvky fungují na zdvojeném obvodu, nezávisle na funkci stroje. V případě vniknutí části těla do nebezpečného prostoru je aktivováno bezpečnostní relé, které vypne stroj během několika milisekund. Bezpečnostní prvky stroje vždy musí splňovat kritéria platných norem. Safety inegrity level IEC 61508, Safety of machinery IEC 61496 a také EN ISO 13849. Použití průmyslové bezpečnostní techniky vyžaduje odpovědnost, zkušenosti a odborné znalosti. Proto firma Schmachtl ve spolupráci se subdodavateli nabízí kompletní bezpečnostní servis strojů a zařízení. Naše nabídka produktů a služeb zahrnuje fáze plánování, uvedení do provozu, řízení bezpečnosti v běžném provozu, údržbu a výměnu náhradních dílů.
Optické zabezpečení
Description

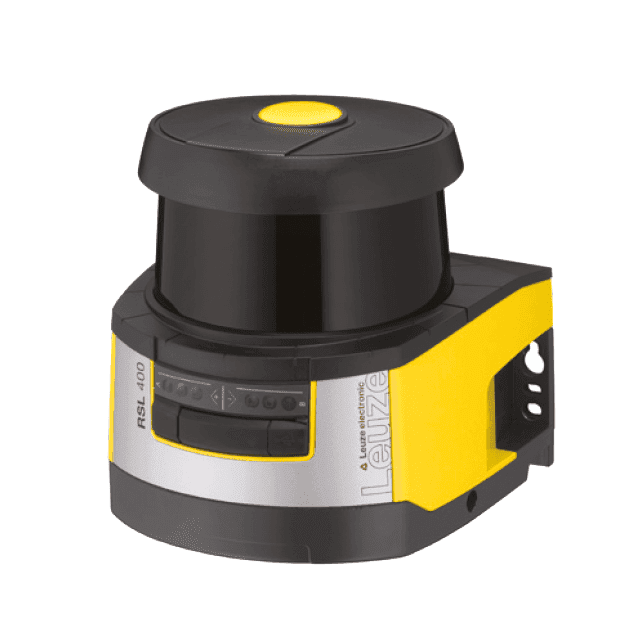

Bezpečnostní laserové skenery lze všestranně použít pro hlídání nebezpečných zón a přístupů. Jsou vhodné jak pro stacionární, tak i pro mobilní aplikace. Skenery RSL 400 se vyznačují výkonem, robustností a snadnou manipulací. Díky vysokému provoznímu rozsahu 8,25 m a snímacímu úhlu 270° dokáží monitorovat i velké plochy. Zahrnují modely s rozhraním PROFIsafe/PROFINET a modely s datovým výstupem pro navigaci automaticky řízených vozidel.
- RSL 400
- Skenery RSL 400 se vyznačují výkonem, robustností a snadnou manipulací, monitorují plochy s provozním rozsahem 8,25 m a snímacím úhlem 270°.
- PROFIsafe/PROFINET
- Modely s rozhraním PROFIsafe/PROFINET a datovým výstupem pro navigaci automaticky řízených vozidel.

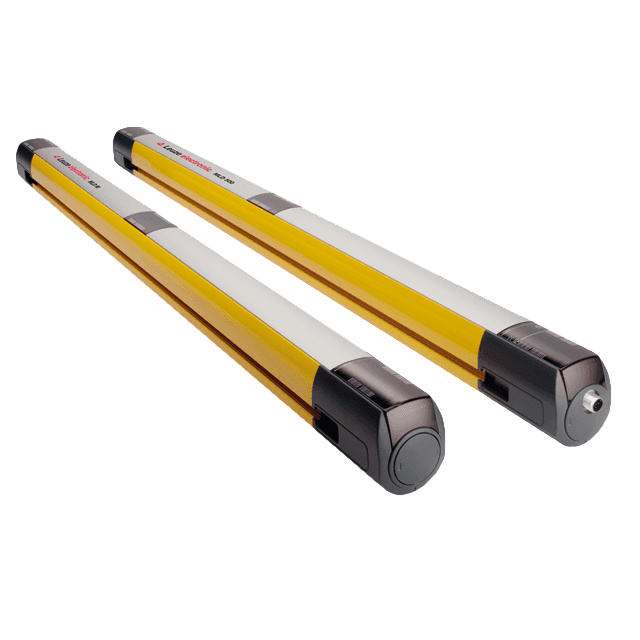

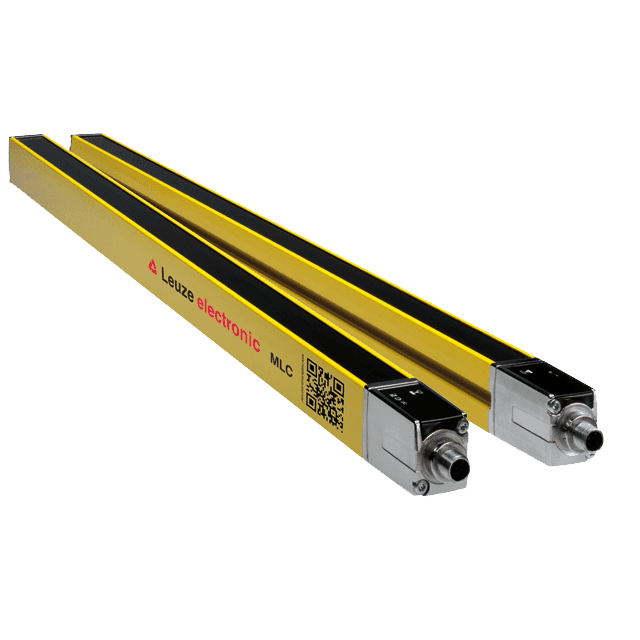

- Bezpečnostní světelné závěsy MLC a ELC
- Zajistí spolehlivě bezpečnost pracovních míst pro ochranu prstů a rukou nebo přístup do nebezpečných zón.
- Vícepaprskové bezpečnostní závory MLD
- Používají se pro hlídání vstupu do strojních zařízení a systémů. Jsou k dispozici jako systémy vysílač-přijímač pro velké provozní dosahy až 70 m a jako nákladově efektivní systémy transceiverů pro provozní dosahy až 8 m.
- Bezpečnostní světelné závory MLC 530 SPG
- Nabízejí prostorově úspornou alternativu pro hlídání přístupu do dopravníkových linek. Toto řešení nevyžaduje žádné mutingové senzory a funguje maximálně spolehlivě.
- Jednopaprskové bezpečnostní závory
- Lze flexibilně integrovat do konceptů strojů – zejména ve stísněných prostorách nebo tam, kde není mnoho rovných montážních ploch. Jsou k dispozici jako zařízení typu 2 a 4.
Zobrazit na eshopu
Odkaz
Zobrazit na eshopu
Odkaz
Bezpečnostní radarový systém
Description

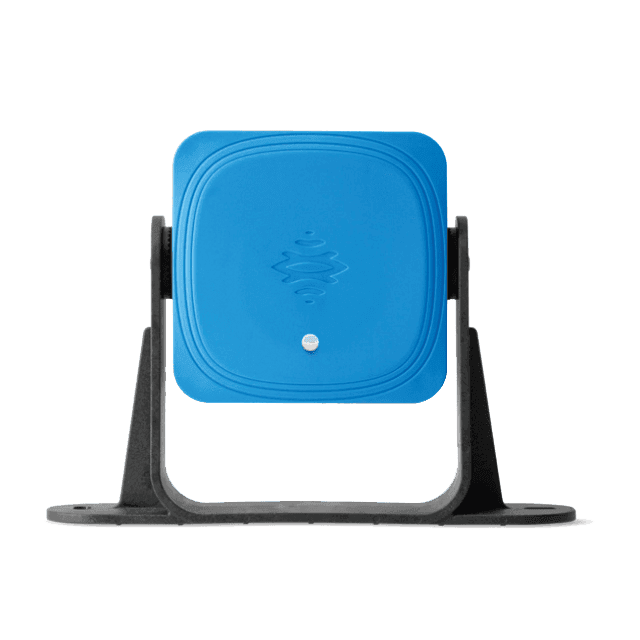

Bezpečnostní radarový systém je založen na nejmodernější radarové technologii a je určen pro moderní průmyslovou automatizaci a robotické systémy. Vysílá radiové vlny s frekvencí 24 GHz nebo 60 GHz a získává informace tím, že analyzuje odraz od pevných i pohyblivých předmětů. Detekuje přístup nebo přítomnost osob v nebezpečných oblastech, což umožňuje dynamické nastavení ochranné a varovné zóny, volbu citlivosti systému a využití programovatelných I/O.
- Řídicí jednotky C200
- Systém se skládá z řídicích jednotek C200, které spravují až čtyři detekční oblasti a mohou k nim být připojeny až šest senzorů S200.
- Certifikace TÜV SÜD
- Systém s těmito senzory je certifikován společností TÜV SÜD na hodnotu SIL 2 a na úroveň vlastností PLd, Kat. 3, což zajišťuje plnohodnotné zabezpečení robotických pracovišť.
- Řídicí jednotka C201A
- Nejnovější řídicí jednotka C201A, díky použití bezpečnostní průmyslové sběrnice ProfiSafe, umožňuje dynamické nastavení detekčních oblastí a dalších provozních parametrů v reálném čase.
- InxpectSafetyApp
- Software InxpectSafetyApp umožňuje jednoduchou a intuitivní konfiguraci a následnou validaci sledovaných oblastí.
- FMCW vyhodnocovací algoritmus
- Radarová technologie s propracovaným FMCW vyhodnocovacím algoritmem umožňuje provoz ve velmi těžkých podmínkách s prachem, kouřem, vodou, mastnou špínou, hmyzem, svařovacími jiskrami, kovovými pilinami a dalšími.
Bezpečnostní oplocení strojů
Description

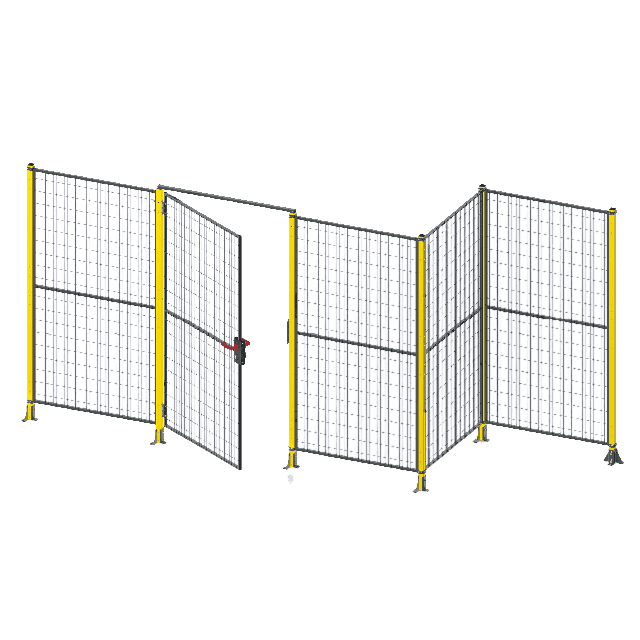

Ochranný systém Satech představuje novou generaci oddělujících bezpečnostních zařízení určených k ochraně strojů a zařízení. Inovativní konstrukce stavebnicových prvků umožňuje instalaci v libovolném tvaru obvodu půdorysu. Tento systém se vyznačuje především flexibilitou a snadnou montáží. Flexibilní vedení kolem obvodu půdorysu zajišťuje prostorově úsporné řešení, což vede k úsporám nejen místa, ale i délky ochranných mříží, sloupků a doby montáže. Prvky plotu lze libovolně kombinovat a jsou k dispozici v různých rozměrech dle potřeby. Možnosti jsou rozšířeny o dveřní systémy (křídla dveří, dvoukřídlé a posuvné dveře) s vyztužením nebo bez něj. Tento ochranný systém oplocení lze velmi jednoduše kombinovat se všemi druhy bezpečnostních zařízení, jako jsou světelné závěsy a závory, bezpečnostní zámky dveří a další. Tímto způsobem je možné efektivně a úsporně řešit nezbytná zabezpečení ve strojních výrobních procesech.
- Flexibilní konstrukce
- Inovativní stavebnicové prvky umožňují instalaci v libovolném tvaru obvodu půdorysu.
- Prostorově úsporné řešení
- Flexibilní vedení kolem obvodu půdorysu zajišťuje úspory místa, délky ochranných mříží, sloupků a doby montáže.
- Různé rozměry
- Prvky plotu jsou k dispozici v různých rozměrech dle potřeby, což umožňuje flexibilní kombinace.
- Dveřní systémy
- Možnosti jsou rozšířeny o dveřní systémy (křídla dveří, dvoukřídlé a posuvné dveře) s vyztužením nebo bez něj.
- Kombinace s bezpečnostními zařízeními
- Ochranný systém lze velmi jednoduše kombinovat se všemi druhy bezpečnostních zařízení, jako jsou světelné závěsy a závory, bezpečnostní zámky dveří a další.
- Efektivní zabezpečení
- Systém Satech umožňuje efektivní a úsporné řešení nezbytných zabezpečení ve strojních výrobních procesech.
Bezpečnostní zámky
Description

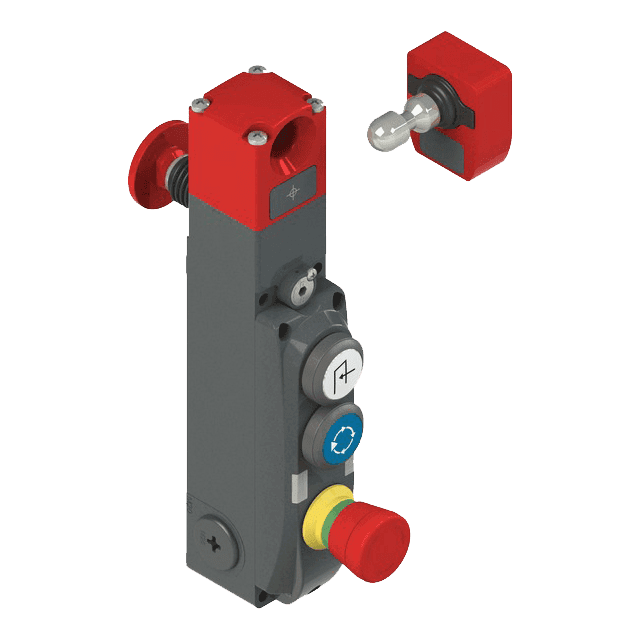

Bezpečnostní spínače s uzamykacím zařízením udržují dveře uzamčené a zabraňují neoprávněnému vstupu nebo přístupu, čímž chrání osoby a procesy. S uzavírací silou až 9 750 N zůstávají dveře bezpečně uzamčeny i při extrémním zatížení. Řada L nabízí širokou škálu variant pro různé případy použití, od zařízení s mechanickými aktuátory až po zařízení s aktuátory s RFID kódováním pro maximální ochranu při manipulaci. Zároveň nabízí integrovaná ovládací tlačítka pro požadavek, reset a nouzové zastavení, stejně jako odpovídající klika dveří umožňují snadnou implementaci kompletních bezpečnostních funkcí u bezpečnostních dveří. Volitelná funkce únikového odblokování umožňuje okamžité otevření dveří zevnitř nebezpečné zóny, pokud je obsluha neúmyslně zamčena uvnitř. Zařízení funguje i v případě výpadku napájení. Svým robustním designem jsou všechna zařízení určena pro náročné průmyslové aplikace.
- Uzavírací síla
- S uzavírací silou až 9 750 N zůstávají dveře bezpečně uzamčeny i při extrémním zatížení.
- Široká škála variant
- Řada L nabízí varianty od zařízení s mechanickými aktuátory až po zařízení s aktuátory s RFID kódováním pro maximální ochranu.
- Integrovaná ovládací tlačítka
- Integrovaná tlačítka pro požadavek, reset a nouzové zastavení zajišťují kompletní bezpečnostní funkce.
- Funkce únikového odblokování
- Volitelná funkce únikového odblokování umožňuje okamžité otevření dveří zevnitř nebezpečné zóny.
- Provoz při výpadku napájení
- Zařízení funguje i v případě výpadku napájení, zajišťující tak nepřetržitou bezpečnost.
- Robustní design
- Svým robustním designem jsou všechna zařízení určena pro náročné průmyslové aplikace.
Bezpečnostní nárazové lišty
Description

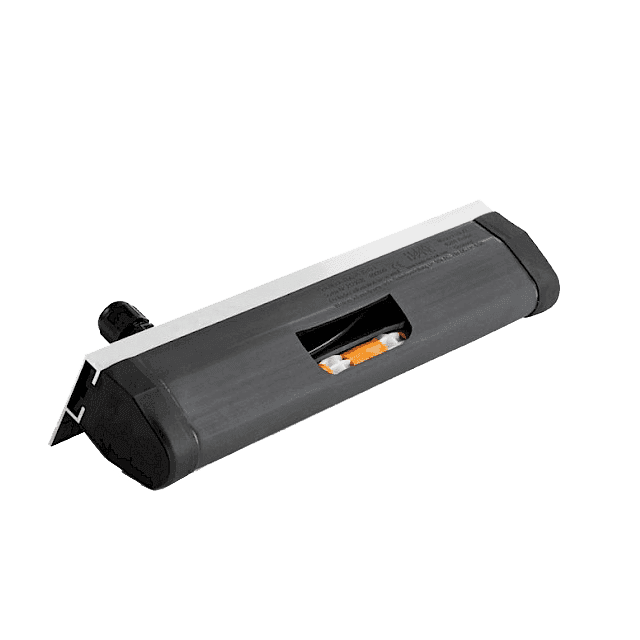

Používání průmyslových strojů a zařízení s sebou nese určitá rizika. Známá bezpečnostní rizika jsou např. místa sevření, střihu a přimáčknutí. Jejich nesprávné zajištění může vést ke zranění – například zachycením ruky zaměstnance. Aby se přesně tomuto typu zranění zabránilo, byly vyvinuty bezpečnostní nárazové lišty. Jsou to kontaktně citlivé prvky, které rozpoznávají, kdy se osoba nebo část lidského těla dostane do kontaktu s lištou. Pokud bezpečnostní lišta zaregistruje kontakt nebo překážku, automatický pohon stroje se okamžitě zastaví. S bezpečnostními lištami se v každodenním životě setkáváme často, ale jen zřídka si jich všimneme. Když například procházíme otočnými dveřmi na letišti, bezpečnostní lišta zajišťuje, že se naše paže nebo noha nezachytí nebo nezmáčkne mezi rámem a křídlem otočných dveří. Na trhu najdete mnoho různých typů bezpečnostních lišt. Tyto typy bezpečnostních lišt vyžadují speciální řídicí jednotku pro zpracování signálů z bezpečnostní lišty. Bezpečnostní lišty Haake pracují na vysoce efektivním a spolehlivém principu rozpínacích kontaktů. Na rozdíl od elektronických systémů, které fungují na principu uzavřeného obvodu a systému optoelektronických, nevyžadují speciální řídicí jednotku.
Bezpečnostní nášlapné rohože
Description

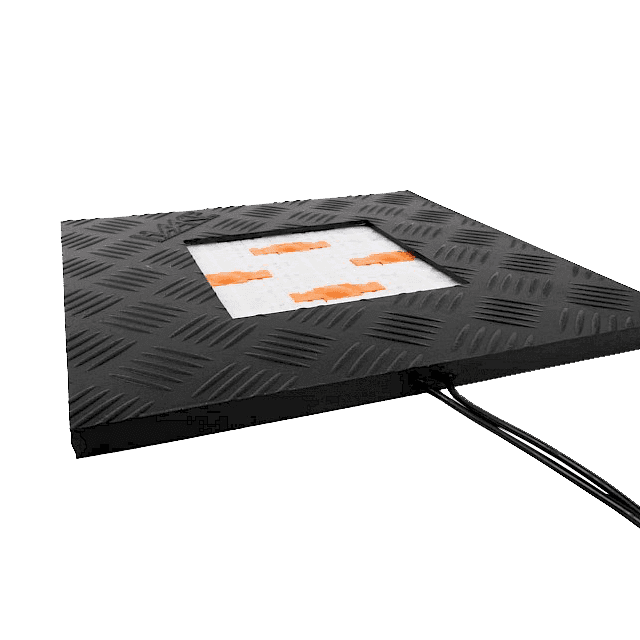

Stroje jsou často spojeny s nebezpečnými oblastmi pro operátory zařízení. Některé operace stroje mohou vést k vážným zraněním. Organizační opatření, jako je označování nebezpečných prostor, se ukázala jako nedostatečná. Je samozřejmé, že do bezprostředních nebezpečných oblastí strojů a zařízení lze vstoupit pouze při vypnutém stroji nebo zařízení. Naše bezpečnostní rohože jsou pro tento typ ochrany ideální. Bezpečnostní rohože jsou vysoce citlivá bezpečnostní zařízení, která zajišťují okamžité zastavení stroje, pokud osoba vstoupí na bezpečnostní rohož. Kromě toho nelze stroj znovu zapnout, dokud osoba stojí na bezpečnostní rohoži.
- Bezpečnostní rohože HSM
- Bezpečnostní rohože HSM jsou ideální pro zařízení, jako jsou obráběcí centra, portálové frézky, lisy, průmyslové roboty a mnoho dalších oblastí použití.
- Okamžité zastavení stroje
- Bezpečnostní rohože zajišťují okamžité zastavení stroje, pokud osoba vstoupí na bezpečnostní rohož, a zamezí opětovnému zapnutí stroje, dokud osoba stojí na rohoži.
- Bezpečný provozní režim
- Stroj nebo systém bude uveden do bezpečného provozního režimu, jakmile osoba vstoupí do nebezpečné oblasti, a zůstane v tomto režimu, dokud osoba v oblasti setrvává.
Bezpečnostní nárazníky
Description

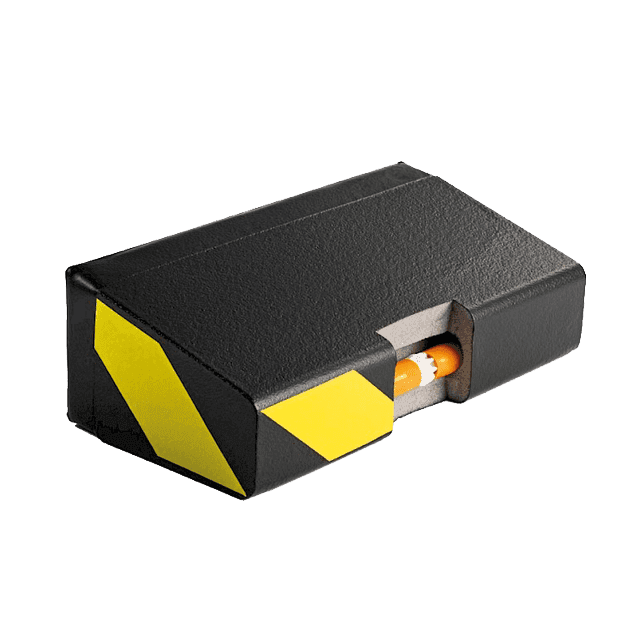

Bezpečnostní nárazníky jsou zvláště účinné při ochraně míst střihu a rozdrcení velkých a těžkých zařízení s motorovým pohonem, jako jsou dveře hangárů, divadelní jeviště nebo automatizované systémy řízených vozidel (AGV). Tyto aplikace představují zvláštní výzvu kvůli vysokému momentu setrvačnosti a dlouhým brzdným drahám. Naše bezpečnostní nárazníky HSB jsou navrženy k ochraně před těmito nebezpečími, protože jsou schopny absorbovat delší brzdnou dráhu. Fungují na vysoce účinném a spolehlivém principu rozpínacích kontaktů a zajišťují, že automatické ovládání je zastaveno okamžitě po kontaktu s částí těla.
- Funkce bezpečnostních nárazníků
- Bezpečnostní nárazníky detekují kontakt s osobou nebo částí těla a okamžitě zastavují automatický pohon stroje, aby se předešlo zranění.
- Aplikace
- Jsou ideální pro ochranu velkých a těžkých zařízení s motorovým pohonem, jako jsou dveře hangárů, divadelní jeviště nebo automatizované systémy řízených vozidel (AGV).
- Princip rozpínacích kontaktů
- Bezpečnostní nárazníky HSB fungují na vysoce účinném a spolehlivém principu rozpínacích kontaktů, což zajišťuje okamžité zastavení automatického ovládání při kontaktu.
- Více vysílačů signálu
- Na rozdíl od bezpečnostních lišt, které jsou osazeny jedním senzorem, mohou být nárazníky vybaveny více vysílači signálu a mají ovládací plochu přes 80 mm.
Bezpečnostní PLC
Description

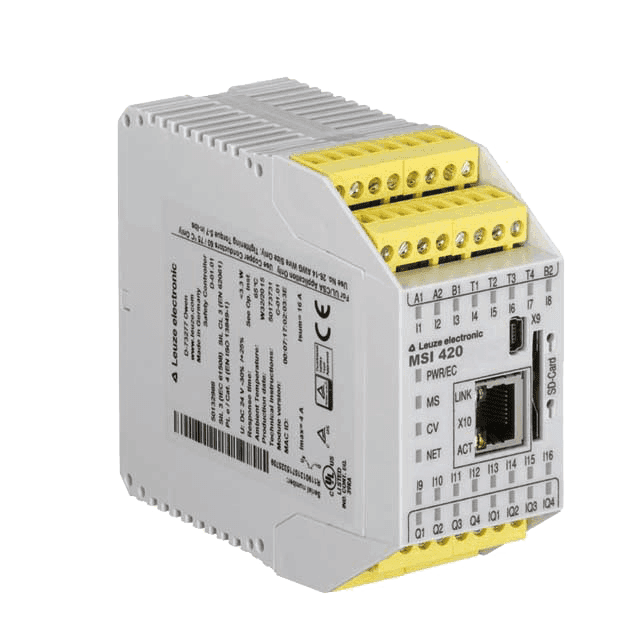

Konfigurovatelná bezpečnostní řízení MSI 400 nabízejí efektivní řešení pro integraci mnoha bezpečnostních senzorů. Dokonce i hlavní řídící modul MSI 410 obsahuje 20 bezpečnostních vstupů a 4 bezpečnostní výstupy, což jej činí vhodným pro mnoho standardních aplikací. Volitelné rozšiřovací moduly navíc umožňují flexibilně přizpůsobit počet vstupů a výstupů pro aktuální a budoucí požadavky. Základní modul MSI 430 o šířce 45 mm má ethernetové rozhraní s průmyslovými protokoly Profinet/Profisafe. Řízení bezpečnosti lze nakonfigurovat rychle a efektivně pomocí konfiguračního softwaru MSI.Designer, který je zdarma a nevyžaduje licenci.
Rozhraní MSI-MD-FB využívá funkce Muting k řízení přístupu na dopravníkové lince pro otevření průchodu ochranným polem pro přepravu materiálu. Používá se v kombinaci s bezpečnostním světelným závěsem ELC, MLC nebo vícepaprskovou bezpečnostní závorou MLD a má všechna připojení nezbytná pro senzory, mutingové lampy a resetovací tlačítka. Tři provozní režimy a další podrobné funkce zajišťují optimální přizpůsobení dané aplikaci.
- MSI 410
- Hlavní řídící modul MSI 410 obsahuje 20 bezpečnostních vstupů a 4 bezpečnostní výstupy, což jej činí vhodným pro mnoho standardních aplikací.
- Volitelné rozšiřovací moduly
- Volitelné rozšiřovací moduly umožňují flexibilně přizpůsobit počet vstupů a výstupů pro aktuální a budoucí požadavky.
- MSI 430
- Základní modul MSI 430 o šířce 45 mm má ethernetové rozhraní s průmyslovými protokoly Profinet/Profisafe.
- MSI.Designer
- Řízení bezpečnosti lze nakonfigurovat rychle a efektivně pomocí konfiguračního softwaru MSI.Designer, který je zdarma a nevyžaduje licenci.
- Muting
- Funkce Muting řídí přístup na dopravníkové lince pro otevření průchodu ochranným polem pro přepravu materiálu.
- Kombinace se světelnými závěsy
- Používá se v kombinaci s bezpečnostním světelným závěsem ELC, MLC nebo vícepaprskovou bezpečnostní závorou MLD.
- Připojení pro senzory a lampy
- Má všechna připojení nezbytná pro senzory, mutingové lampy a resetovací tlačítka.
- Provozní režimy
- Tři provozní režimy a další podrobné funkce zajišťují optimální přizpůsobení dané aplikaci.
Bezpečnostní moduly
Description

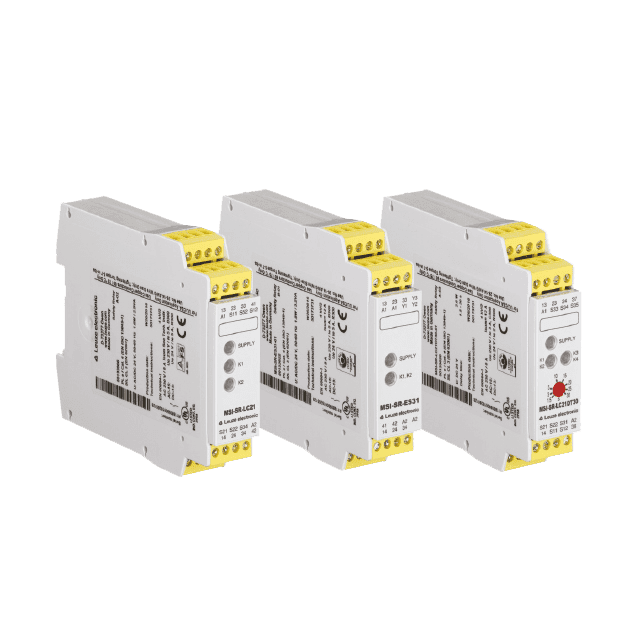

Bezpečnostní moduly, také nazývané bezpečnostní relé, jsou součástí bezpečnostního obvodu stroje a vyhodnocují stavy kontaktů tlačítek nouzového vypnutí nebo mobilních ochran (případně světelných závor, nášlapných rohoží apod.) při startu stroje a v průběhu jeho činnosti. V případě pozitivního vyhodnocení stavu zmiňovaných kontaktů resp. vstupů sepnou vnitřní relé bezpečnostního modulu, které jsou zapojeny do bezpečnostního obvodu, čímž je například umožněn start motoru obráběcího stroje. Bezpečnostní moduly se vyrábějí až v bezpečnostní kategorii 4, resp. úrovni bezpečnosti PLe dle EN 13849-1, SIL CL 3 dle EN 62061, v závislosti na potřebě aplikace. Nabídku doplňují moduly se zpožděnými kontakty, moduly dvouručního ovládání nebo rozšiřující jednotky zvyšující počet výstupních relé. Napájecí napětí cívky modulů jsou standardně 24 V AC/DC nebo 230 V AC.
- Vyhodnocení bezpečnostních stavů
- Bezpečnostní moduly vyhodnocují stavy kontaktů tlačítek nouzového vypnutí, mobilních ochran, světelných závor a nášlapných rohoží při startu a během činnosti stroje.
- Spínání vnitřních relé
- Při pozitivním vyhodnocení stavů vstupů sepnou vnitřní relé bezpečnostního modulu, což umožňuje start motoru stroje.
- Bezpečnostní kategorie a úrovně
- Bezpečnostní moduly se vyrábějí až v bezpečnostní kategorii 4, resp. úrovni PLe dle EN 13849-1, SIL CL 3 dle EN 62061, podle potřeby aplikace.
- Speciální moduly
- Nabídku doplňují moduly se zpožděnými kontakty, moduly dvouručního ovládání nebo rozšiřující jednotky zvyšující počet výstupních relé.
- Napájecí napětí
- Napájecí napětí cívky modulů jsou standardně 24 V AC/DC nebo 230 V AC.
