Komponenty nízkonapěťových rozváděčů
Kvalitní komponenty jsou základem spolehlivého fungování každého nízkonapěťového rozváděče. Své uplatnění však najdou nejen v oblasti výroby nízkonapěťových rozváděčů, ale také v energetice, v těžkém průmyslu a v oblasti elektrolytického pokovování. Produktová řada ERIFLEX americké společnosti nVent nabízí mimo jiné pevné měděné sběrnice, ohebné izolované lamelové měděné sběrnice (Flexibary), měděné pletence, zemnící pásky, rozvodné bloky, nízkonapěťové izolátory, proudové přípojnice, sběrnicové a zemnící svorky, sběrnicové držáky, distanční sloupky, ruční a hydraulické nářadí pro zpracování měděných sběrnic

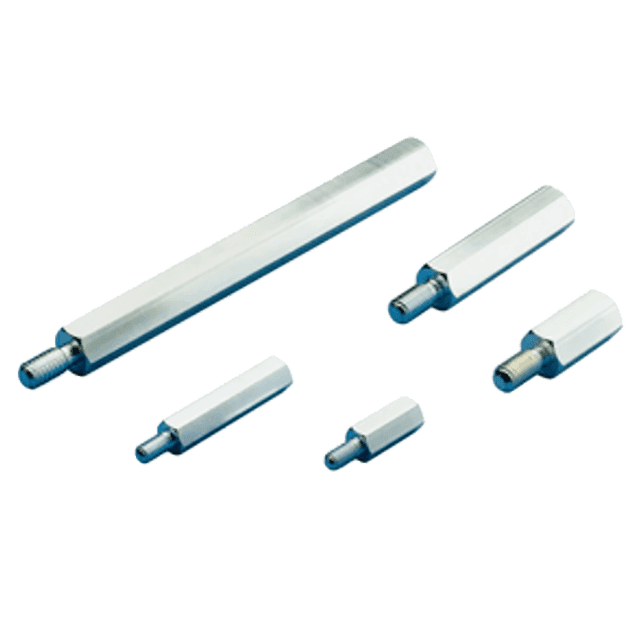

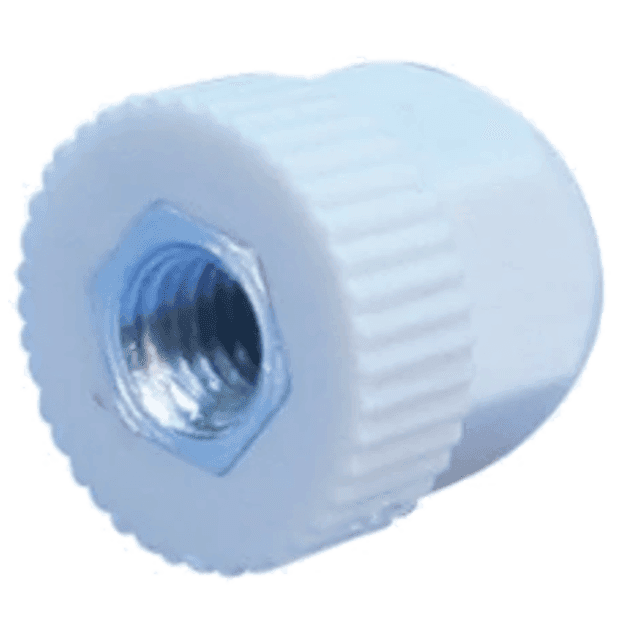

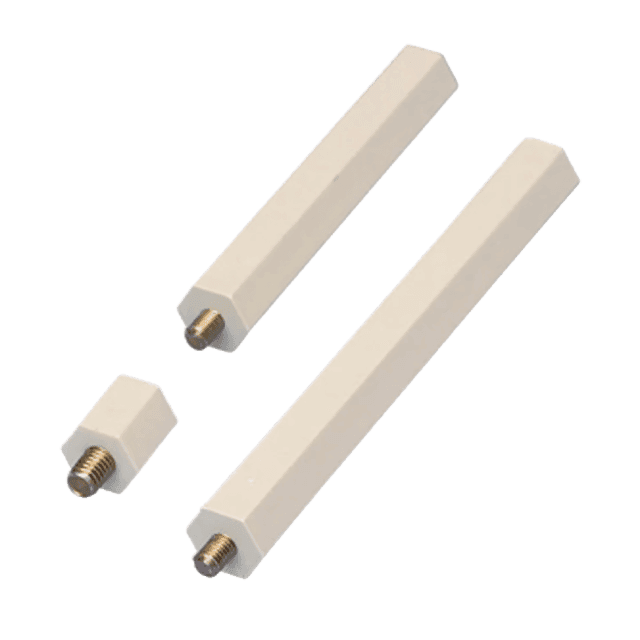

Distanční sloupky a příslušenství
Součástí sortimentu, dodávaného společností nVent, jsou také distanční sloupky, ochranné kryty proti nežádoucímu dotyku, a montážní příslušenství
- Použití
- Pro upevnění ochranných krytů či profilů
- Materiál
- Pozinkovaná ocel nebo polystyren
- Tvar
- Vyráběny v šestihranném tvaru
- Závity
- Jeden závit vnější, druhý vnitřní
- Ochrané kryty
- Vyrobeny z PVC, chrání instalaci proti dotyku

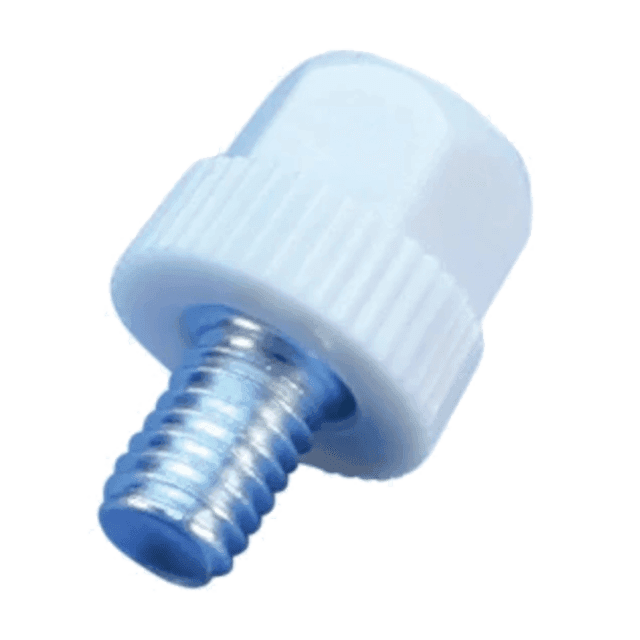

- Šrouby a matice
- V izolovaném provedení

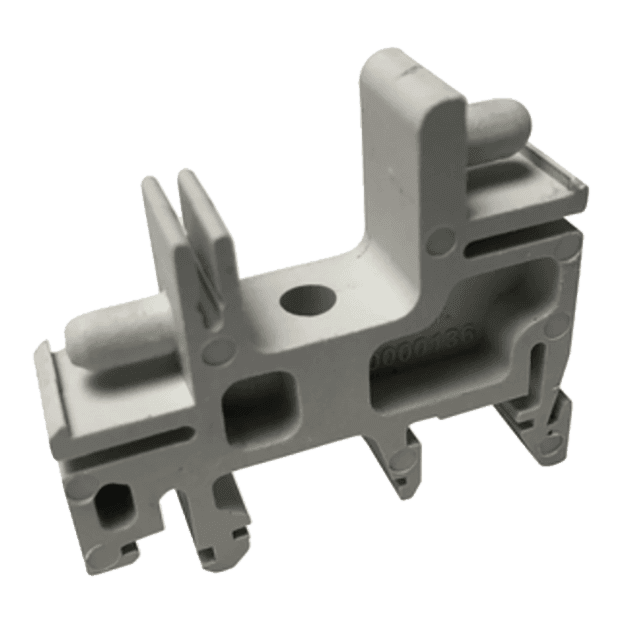

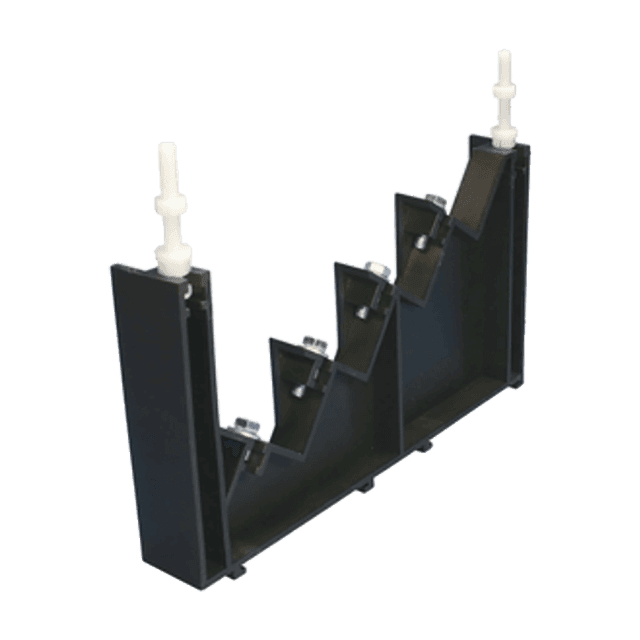

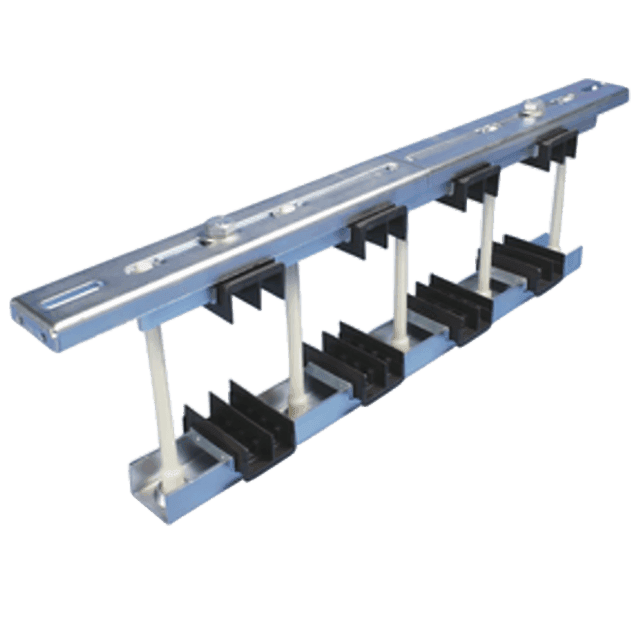

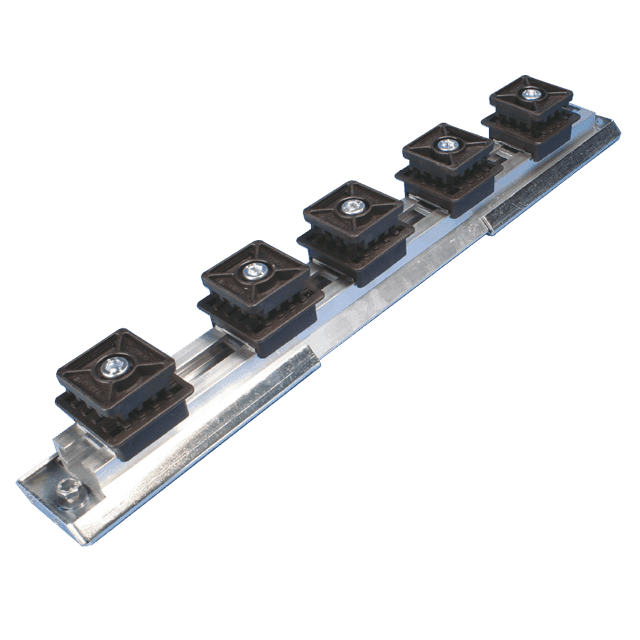

Držáky sběrnic
Součástí sortimentu, dodávaného společností nVent, jsou také držáky pevných měděných proudových sběrnic a Flexibarů
- Horizontální držáky
- Pro orientaci sběrnic na plocho, pro proudové zatížení sběrnic až 2300A
- Vertikální držáky
- Pro svislou orientaci sběrnic, pro proudové zatížení sběrnic až 4500A
- Zesílené držáky
- Mechanicky robustní, pro masivnější sběrnice
- Nastavitelné držáky
- Pro svislou orientaci sběrnic, pro proudové zatížení sběrnic až 5700A
- Modulární držáky
- Možnost volby vzáleností, pro proudové zatížení sběrnic až 7400A

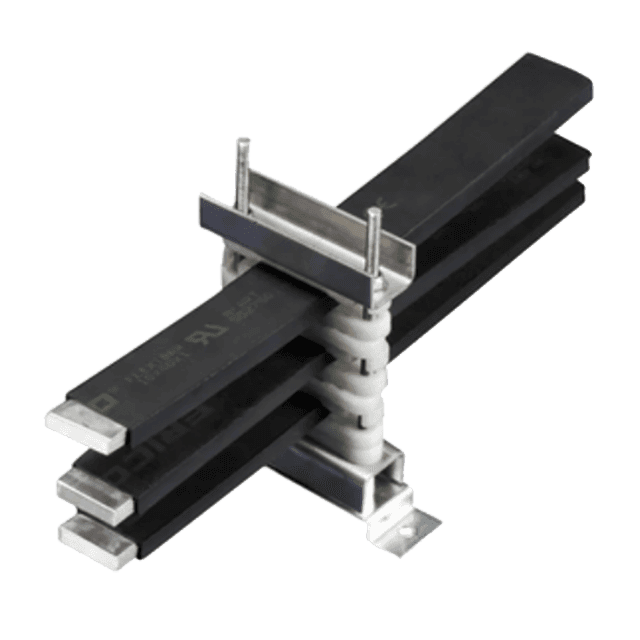

- Držáky pro Flexibar
- Standardní nebo zesílené provedení, zajišťují dostatečnou vzdálenost sběrnic jedné fáze od sebe

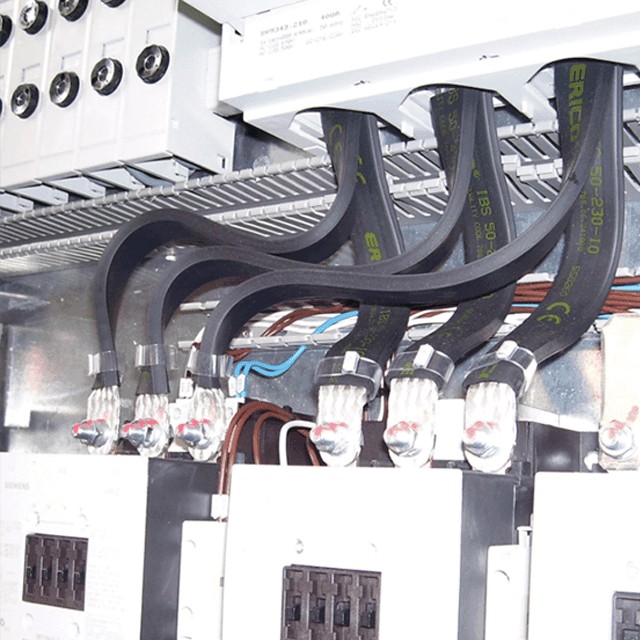

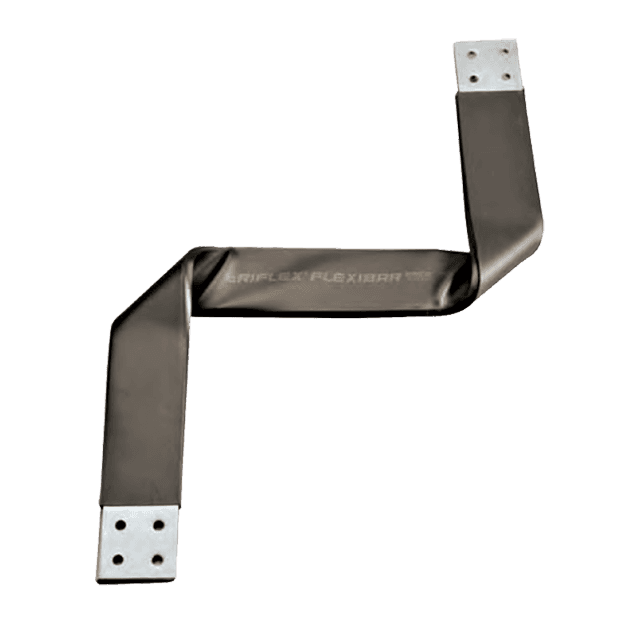

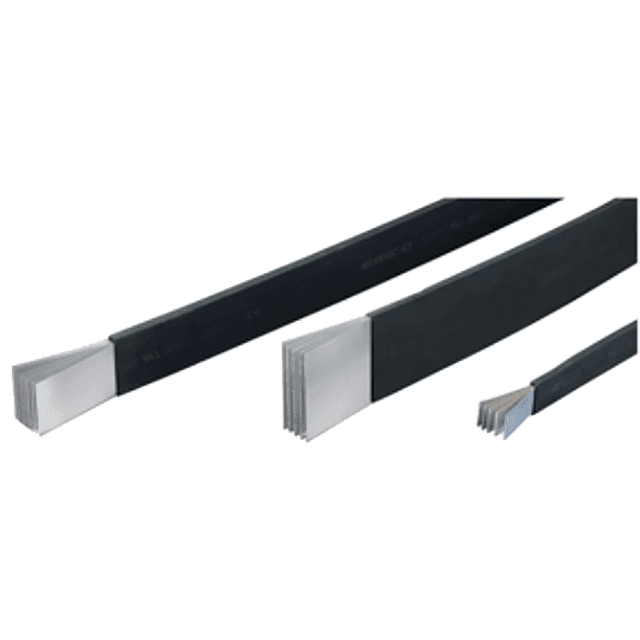

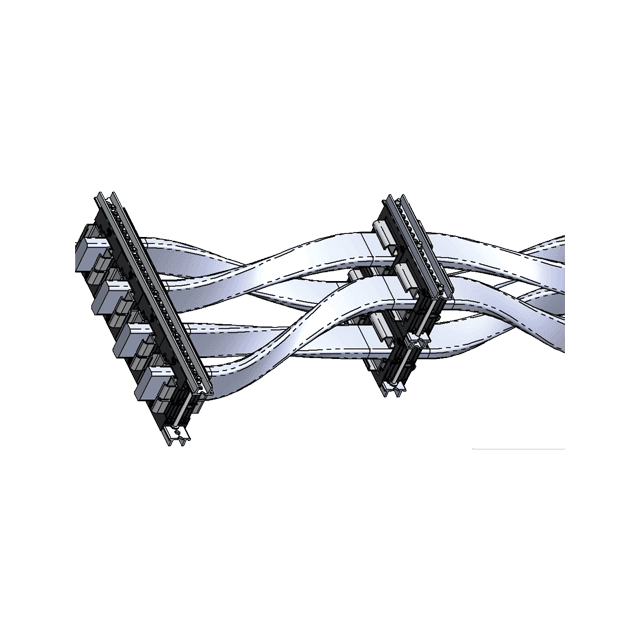

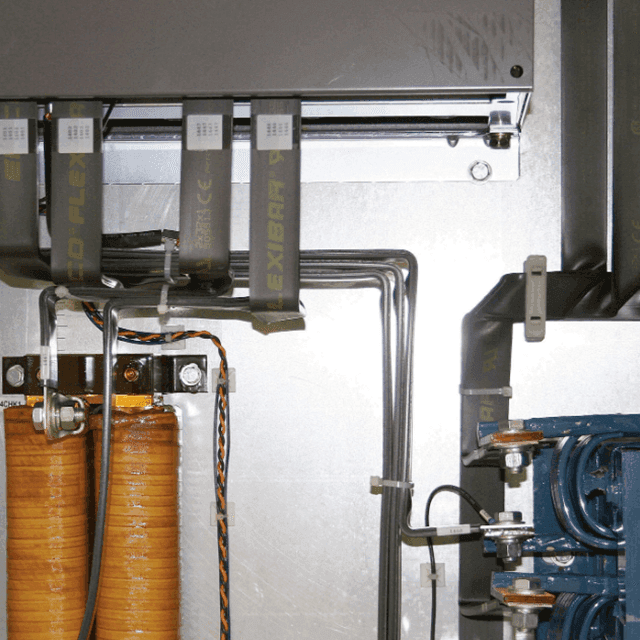

Flexibary
Společnost nVent, jeden z předních světových výrobců součástí pro silnoproudou elektrotechniku, nabízí inovativní lamelové proudové sběrnice
- Provedení
- Lamelová konstrukce nabízí snadnou tvarovatelnost Flexibarů, zvyšuje flexibilitu instalace a zlepšuje přehlednost uvnitř rozvaděče
- Délky
- Flexibary jsou dodávány v délkách 2 nebo 3 metry
- Izolace
- Bezhalogenová izolace TEP nabízí dielektrickou pevnost 20 kV/mm a splňuje samozhášivost podle UL94V0
- Efektivní průřezy
- V rozmezí 19,5 až 1200 mm2
- Provozní teploty
- Rozsah pracovních teplot -50°C až 115°C
- Certifikace
- Splňují požadavky normy IEC 60439.1, UL94V0, RoHS, podle EN 45545 klasifikace HL2 pro třídy R22 a R23
Instalační a patrové svorky

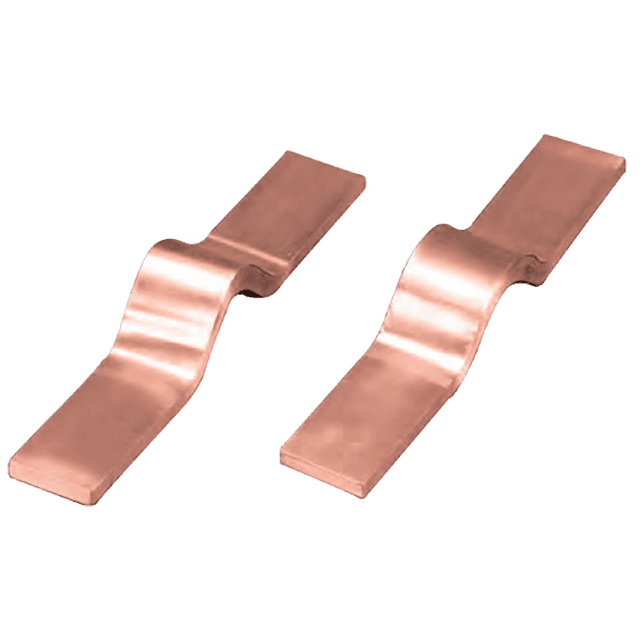

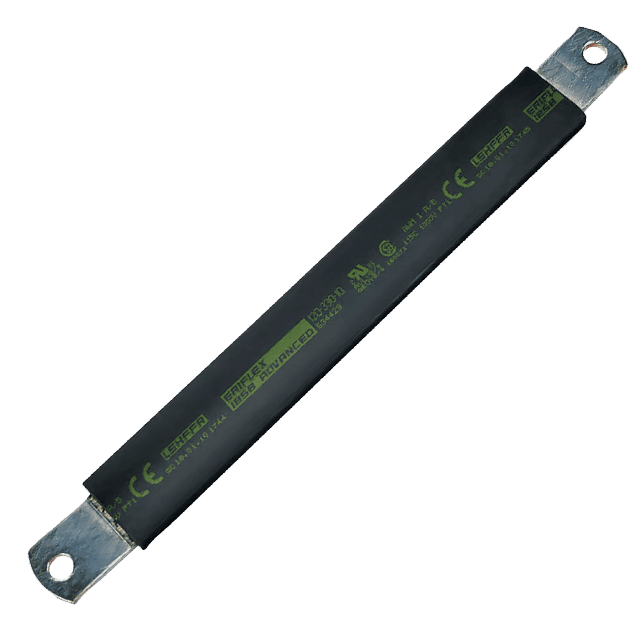

Měděné přípojnice

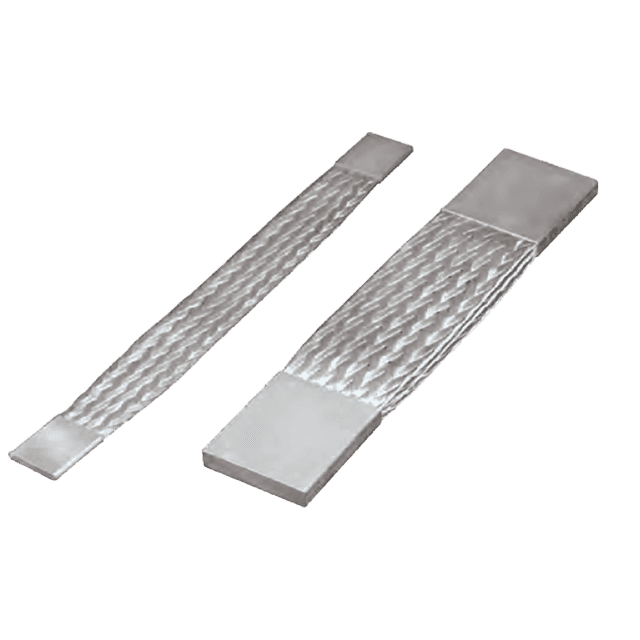

Součástí sortimentu, dodávaného společností nVent, jsou také ohebné měděné proudové přípojnice pro připojení pevných sběrnic k praporcům nebo k jištění
- Provedení
- Pletence z pocínované mědi, izolované propojky k jištění, nebo tlakově svařené přípojnice
- Zakončení
- Propojky k jištění s předvrtanými otvory, tlakově svařené a pletencové přípojnice bez předvrtaných otvorů
- Izolace
- Propojky k jištění vybaveny bezhalogenovou izolací, tlakově svařené a pletencové přípojnice jsou bez izolace
- Efektivní průřezy
- Pletencové přípojnice 100 až 1200 mm2, propojky k jištění 25 až 240 mm2, tlakově svařené přípojnice 500 až 1500 mm2
- Provozní teploty
- Rozsah pracovních teplot -50°C až 115°C
- Certifikace
- Splňují požadavky IEC a RoHS

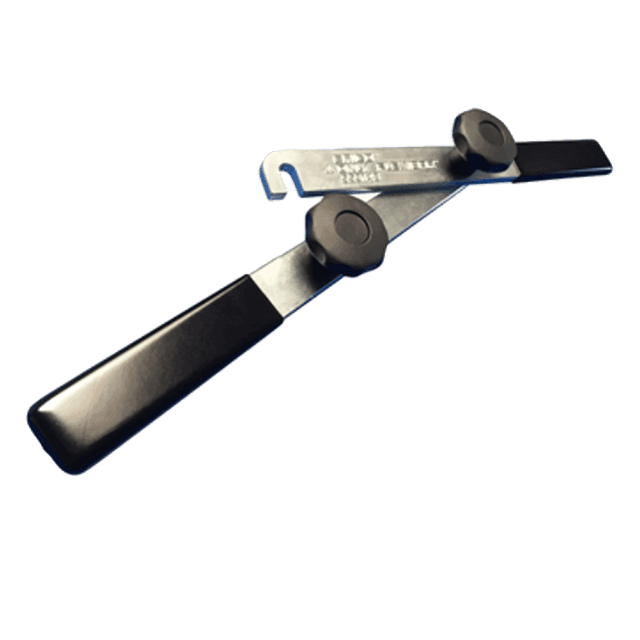

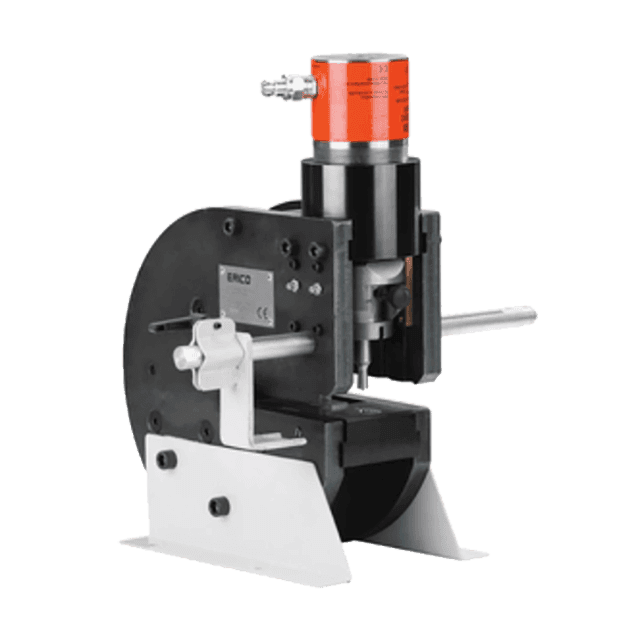

Nářadí pro zpracování sběrnic
Součástí sortimentu, dodávaného společností nVent, je také nářadí na zpracování pevných sběrnic nebo Flexibarů
- Děrování
- Hydraulický nástroj pro sběrnice do tloušťky 12,7 mm, ruční nástroj do tloušťky sběrnice 6 mm

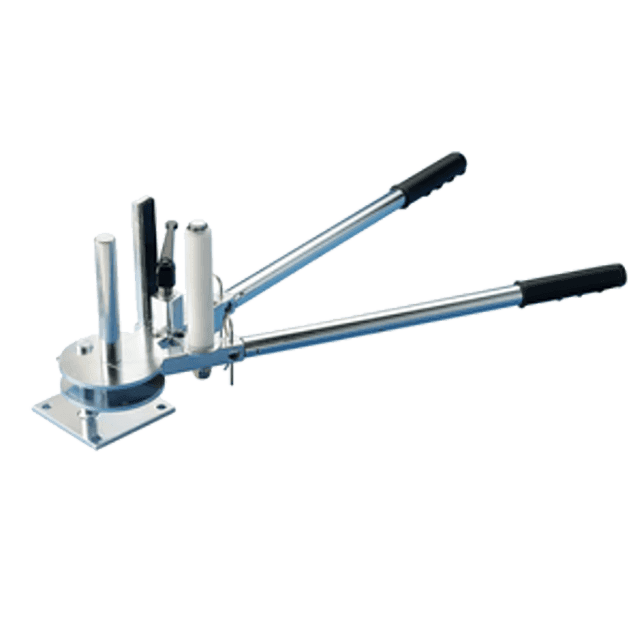

- Ohýbání
- Hydraulický nástroj pro sběrnice do tloušťky 12,7 mm, ruční pro Flexibary do rozměru 10x120 / 12x100

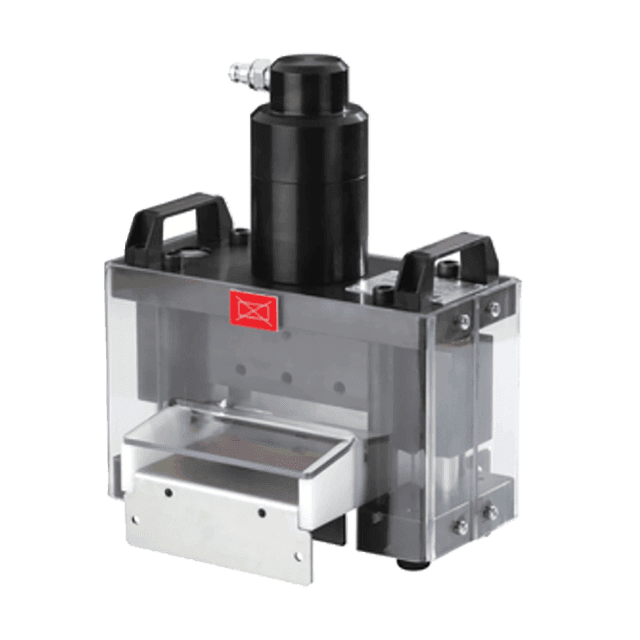

- Stříhání
- Hydraulické stříhačky ve dvou samostatných provedeních. Jedna pro pevné sběrnice, druhá pro Flexibary. Ruční stříhačka pro Flexibary do tloušťky 5 mm
- Tvarování
- Ruční nástroj pro skládání Flexibarů do rozměru 10x120 / 12x100
- Odizolování
- Ruční nástroj pro odizolování Flexibarů
- Stříhání DIN lišt
- Ruční nástroj pro 5 různých typů DIN lišt

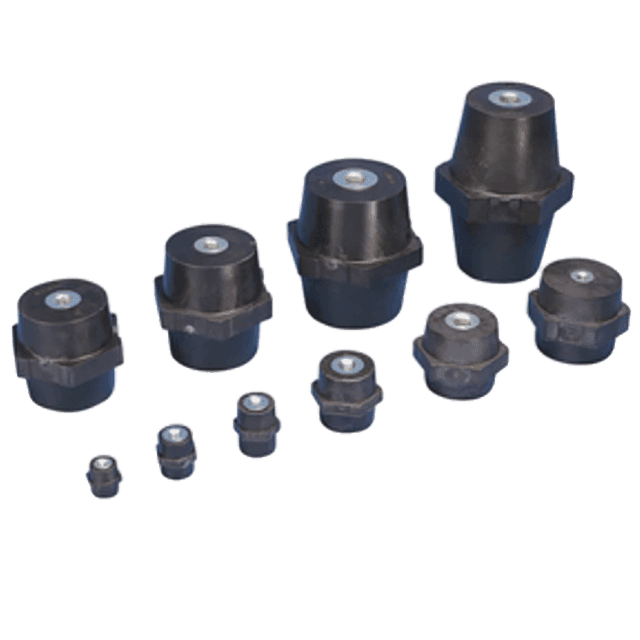

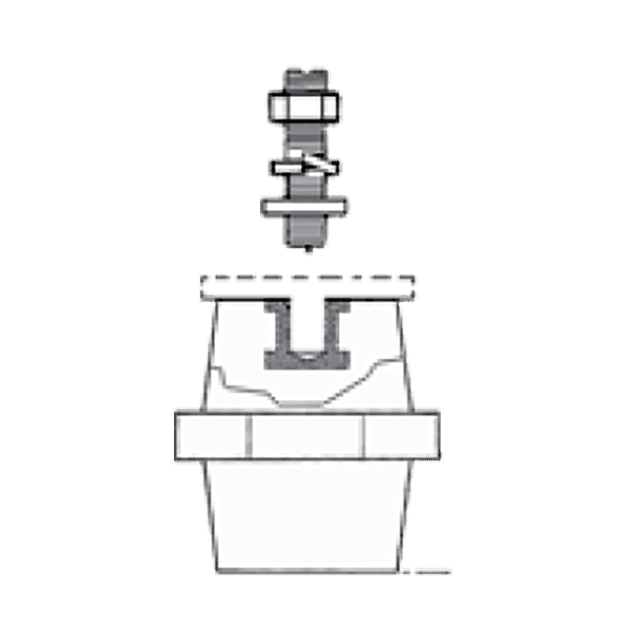

Nízkonapěťové izolátory
Součástí sortimentu, dodávaného společností nVent, je také produktová řada izolátorů v černé barvě pro nízkonapěťové aplikace
- Provedení
- Se dvěma vnitřními závity nebo jedním vnitřním závitem a závitovým kolíkem
- Materiál
- Bezhalogenový polyamidový materiál zesílený skelnými vlákny
- Provozní teplota
- Pracovní teplota od -40°C do +130°C
- Samozhášivost
- Podle normy UL 94 V0
- Příslušenství
- Šrouby, matice podložky z pozinkované oceli ve velikostech ISO M
- Certifikace
- CE, RoHS, IEC, UL, EAC

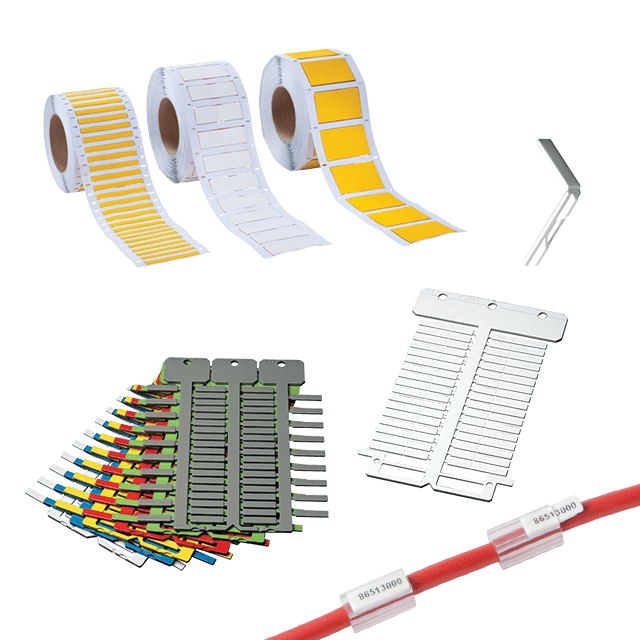

Označovací systémy a popisky Murrplastik
Popisové systémy a štítky Murrplastik se již léta osvědčují v náročných provozech jako jsou výrobní zařízení v automobilovém průmyslu nebo pro drážní techniku. Testy prováděné v našich vlastních zkušebnách zaručují nejvyšší kvalitu co se týče dlouhé životnosti, odolnosti a rentability. Firma Murrplastik nabízí řadu nejrůznějších standardních možností, např. hotové osazené návlečky, držáky označení s kabelovými páskami, projektově specifická balení nebo jen popsané štítky.

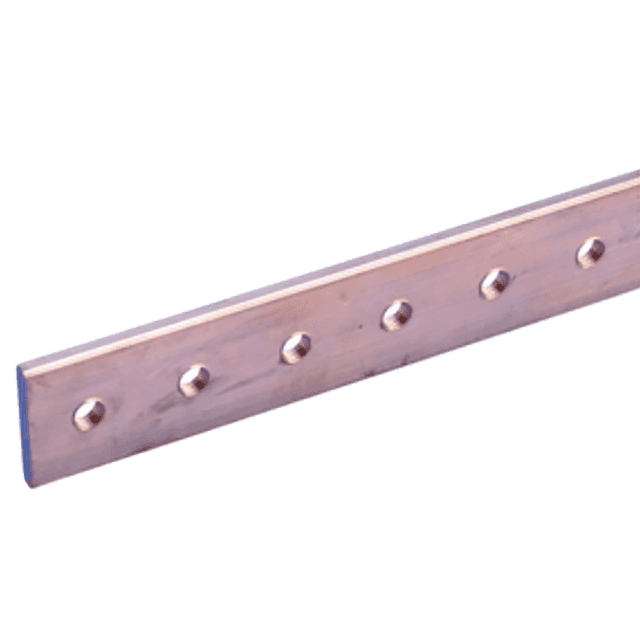

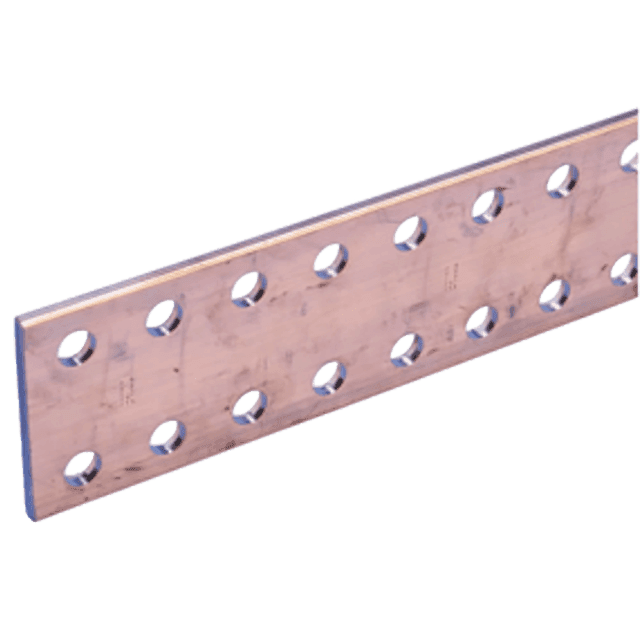

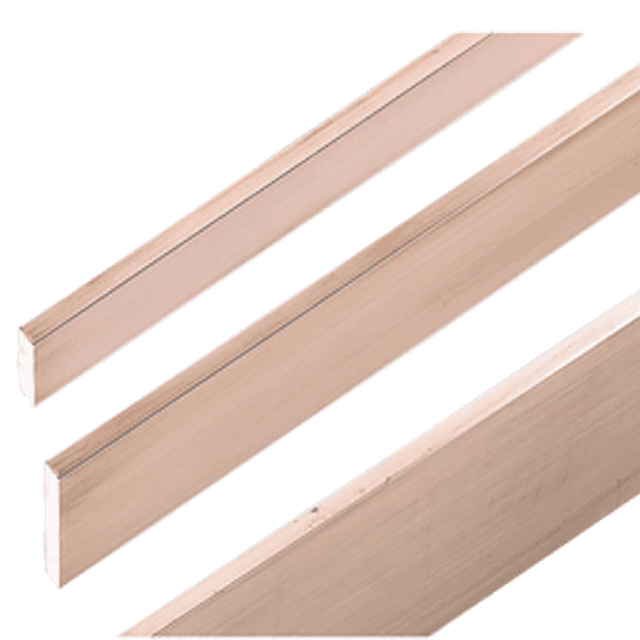

Pevné sběrnice
Součástí sortimentu, dodávaného společností nVent, jsou také proudové sběrnice z elektrolytické mědi v pevném provedení
- Provedení

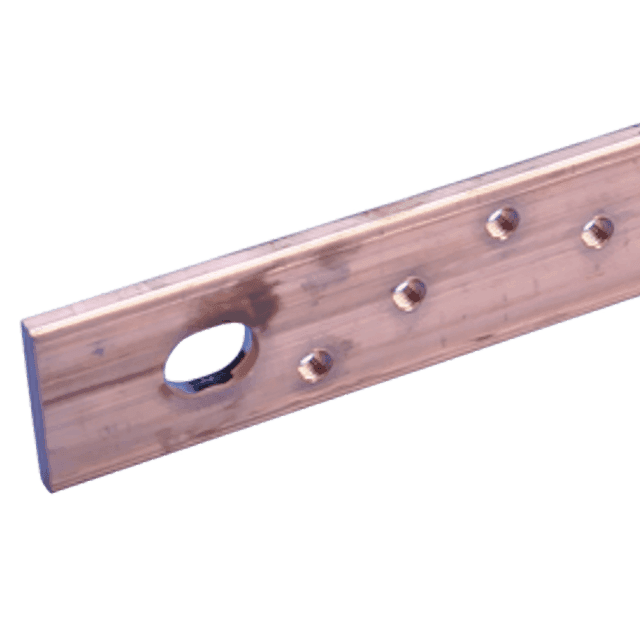

- Plné sběrnice, děrované sběrnice, sběrnice se závitem
- Materiál
- Elektrolytická měď Cu-ETP
- Izolace
- Pevné sběrnice jsou dodávány bez izolace
- Délky
- Rozsah délek od 1 do 4 metrů
- Tloušťky
- Tloušťky v rozsahu 2, 4, 5, nebo 10 mm
- Provozní teploty
- Pracovní teplota do 105 °C

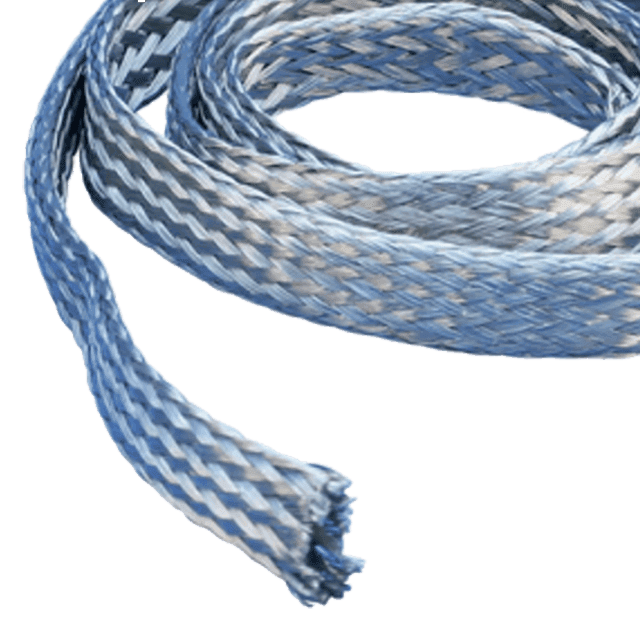

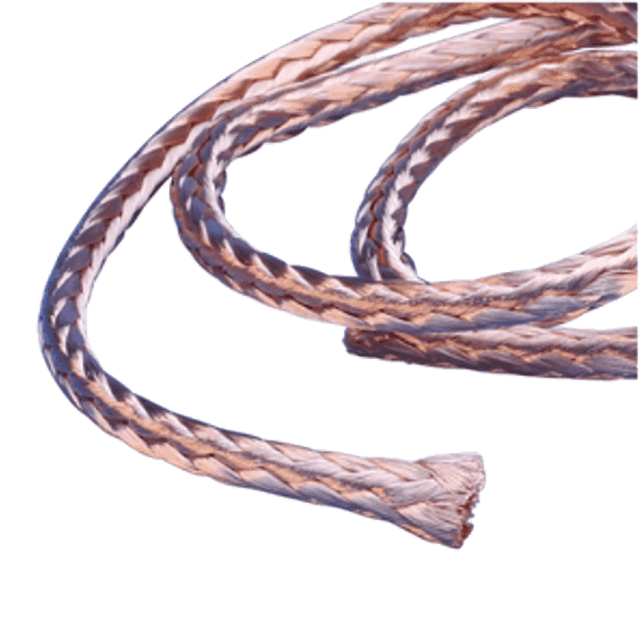

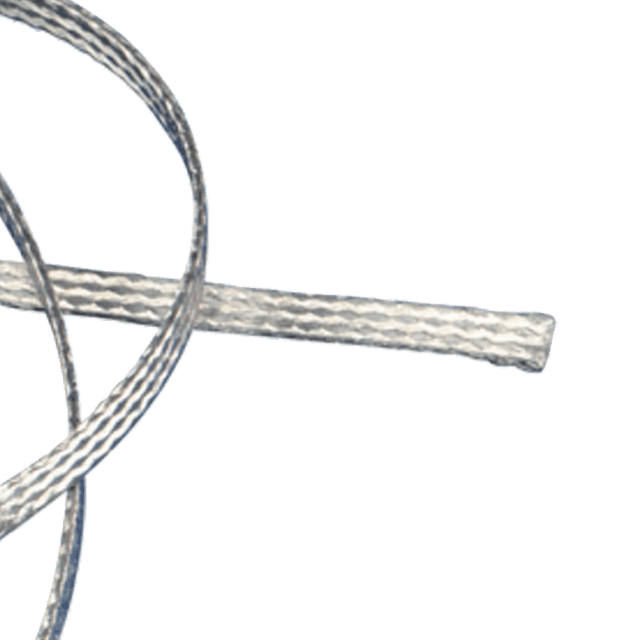

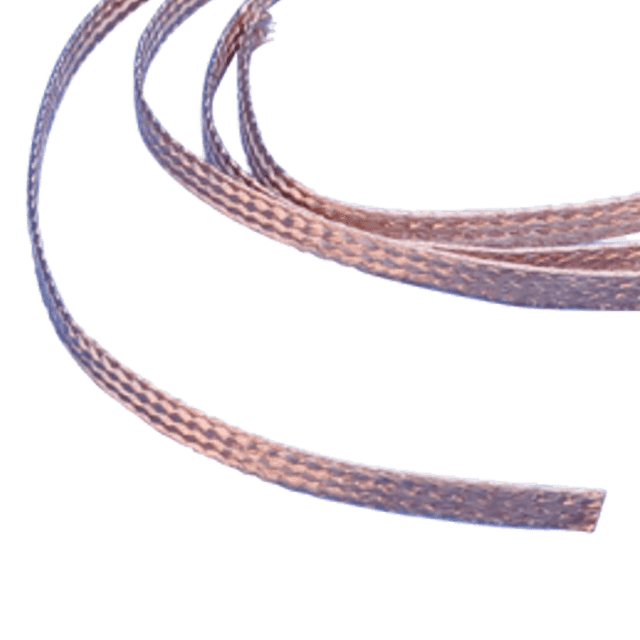

Pletence z mědi a nerezové oceli
Součástí sortimentu, dodávaného společností nVent, jsou také vodivé pletence z mědi a nerezové oceli
- Provedení
- Ploché nebo kulaté pletence z holé mědi, pocínované mědi, nebo nerezové oceli, duté měděné pletence
- Délky
- Tyto pletence jsou dodávány v metráži, navinuté v cívkách
- Izolace
- Některé typy pletenců k dispozici i s PVC izolací
- Efektivní průřezy
- Měděné pletence 3 až 100 mm2, nerezové pletence 16 až 50 mm2
- Provozní teploty
- Neizolované pletence do 105 °C, izolované do 70 °C
- Pletence
- Průměry drátků pletence buď 0,15 nebo 0,20 mm

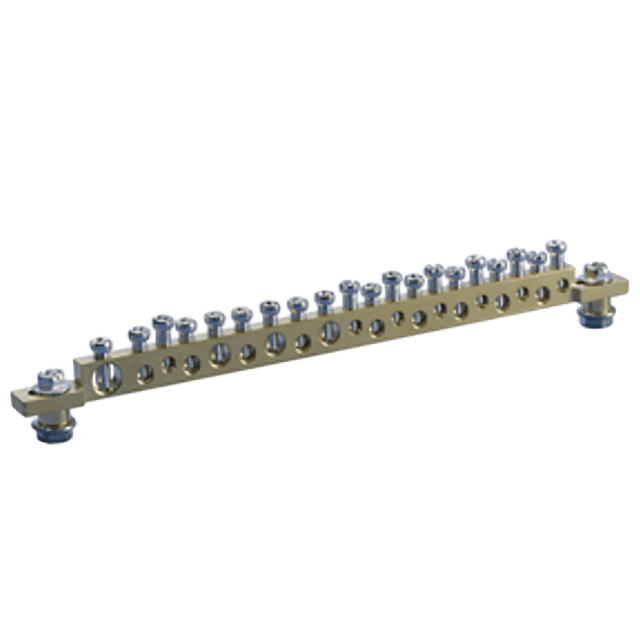

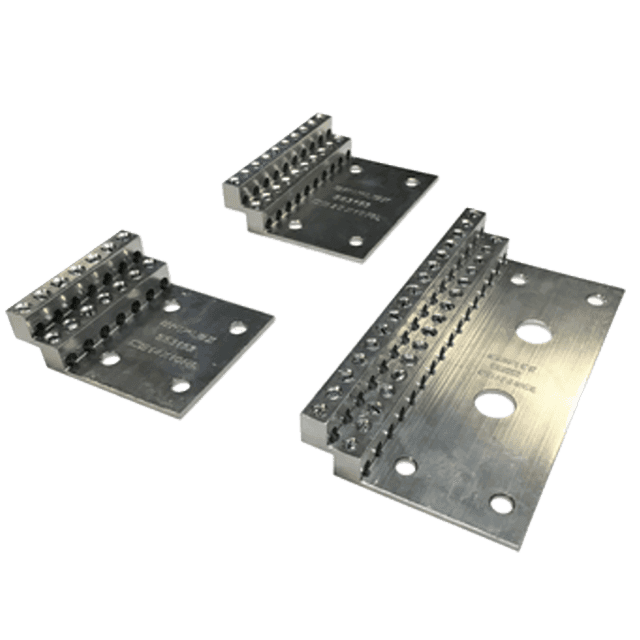

Přípojné sběrnicové svorkovnice
Součástí sortimentu, dodávaného společností nVent, jsou také připojovací svorkovnice pro měděné proudové sběrnice
- Univerzální přípojné svorkovnice
- Mosazné, proudové zatížení až 450 A
- Pro solární aplikace
- Z pocínovaného hliníku, možno připojit měděné nebo hliníkové vodiče

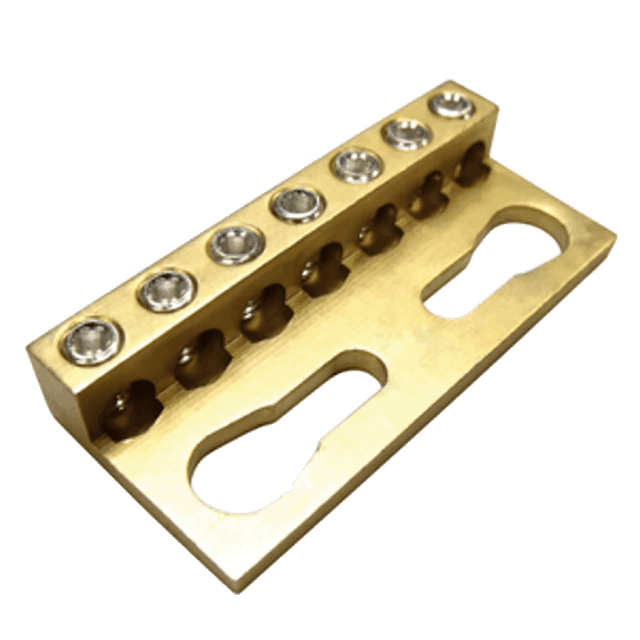

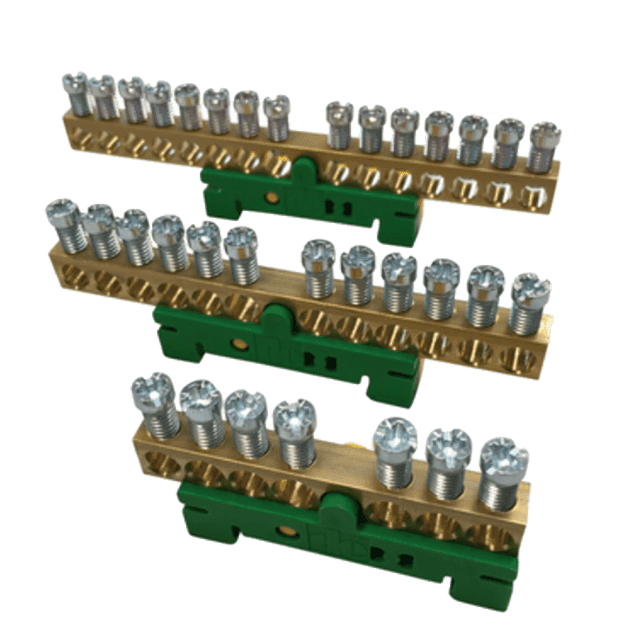

- Zemnící sběrnice
- Z kvalitní mosazi, šroubové připojení vodičů
- Uzemňovací a neutrální sběrnice
- Z poniklované mosazi, pro připojení většího počtu vodičů
- Na DIN lištu
- Zemnící sběrnice se zelenožlutým klipem
- Rozvodné zemnící sběrnice
- Lze zkrátit na požadovanu délku, vyrobeny z mědi nebo pocínovaného hliníku
Přípojnicový systém FleXbus
Součástí sortimentu společnosti nVent je také produktová řada izolovaných proudových přípojnic z poměděného hliníku, včetně uceleného sortimentu příslušenství, potřebného k vytváření spolehlivých spojení mezi rozvaděčem a transformátorem, mezi transformátory navzájem, k připojování generátorů, ke vzájemnému propojování rozvaděčů a k připojování strojů. Přípojnice této produktové řady jsou vybaveny izolací s nejnovější technologií Advanced, která poskytuje koncovému uživateli řadu důležitých výhod. Je bezhalogenová a na rozdíl od standardních typů izolace vylučuje při případném požáru snížené množství toxického kouře, čímž zlepšuje viditelnost v zakouřeném prostoru, podmínky pro evakuaci osob nebo pro zásah hasičů. Tato skutečnost představuje důležitou výhodu a je užitečná především v případě použití přípojnic této produktové v uzavřených prostorách nebo v prostorách, kde se soustředí větší počet lidí, jako jsou například datová centra, nemocnice nebo školy

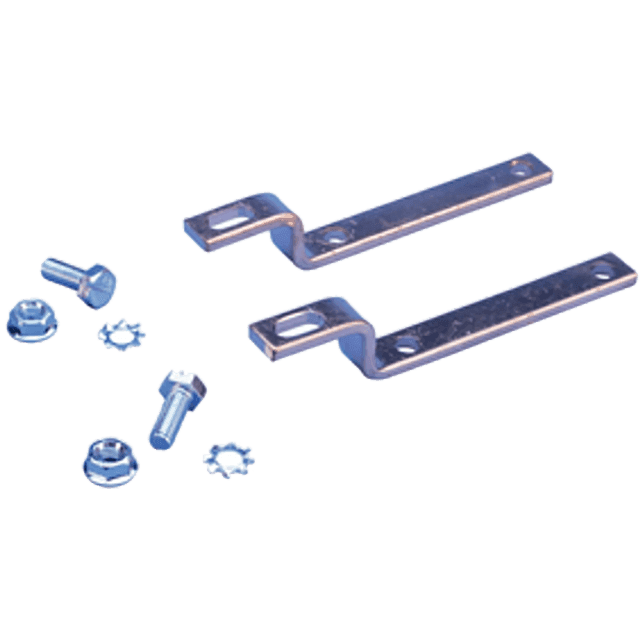

Příslušenství ke sběrnicím
Součástí sortimentu, dodávaného společností nVent, je také příslušenství k dodávaným měděným proudovým sběrnicím

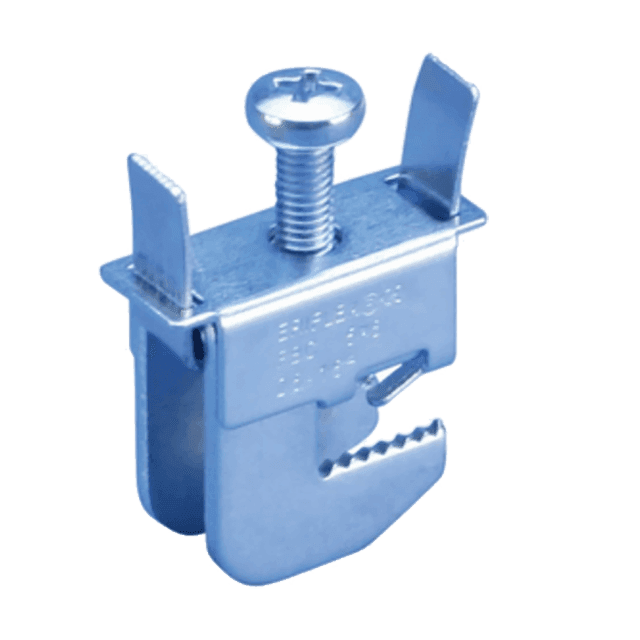

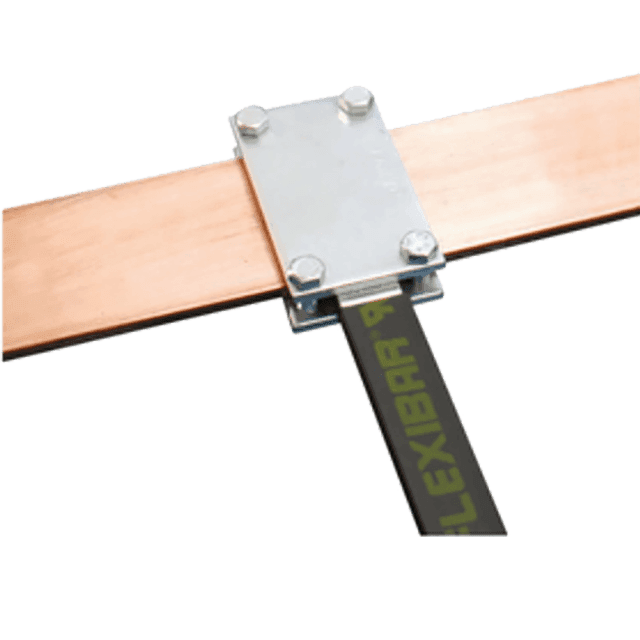

- Deskové svorky
- Pro spojení pevné sběrnice a Flexibaru nebo dvou pevných sběrnic, svorky pro sběrnice s vyšší proudovou zatížitelností
- Svorky pro spoj bez vrtání
- Pro připojení kabelu nebo úzkého Flexibaru ke sběrnici

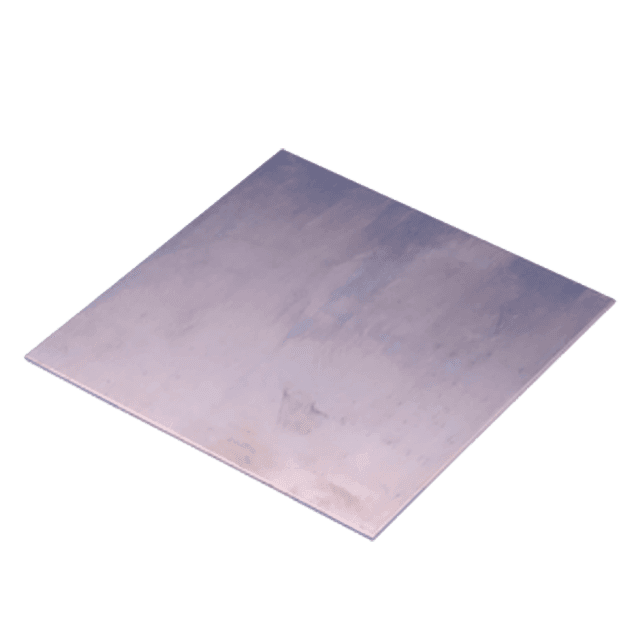

- Bimetalové plechy
- Pro správný kontakt mezi měděnými a hliníkovými sběrnicemi

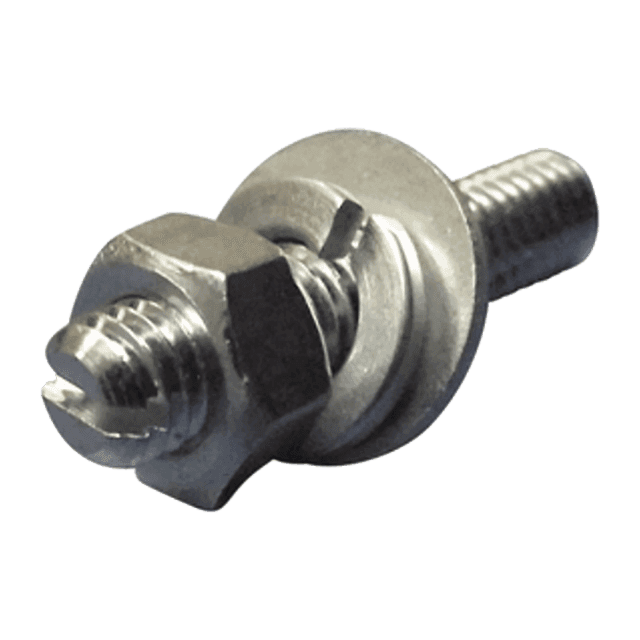

- Svorníky pro Flexibar
- Pro připojení Flexibaru k děrované sběrnici
- Šrouby a matice
- Různé velikosti, sady 100 šroubů, 100 matic, 200 podložek, 200 vějířových podložek

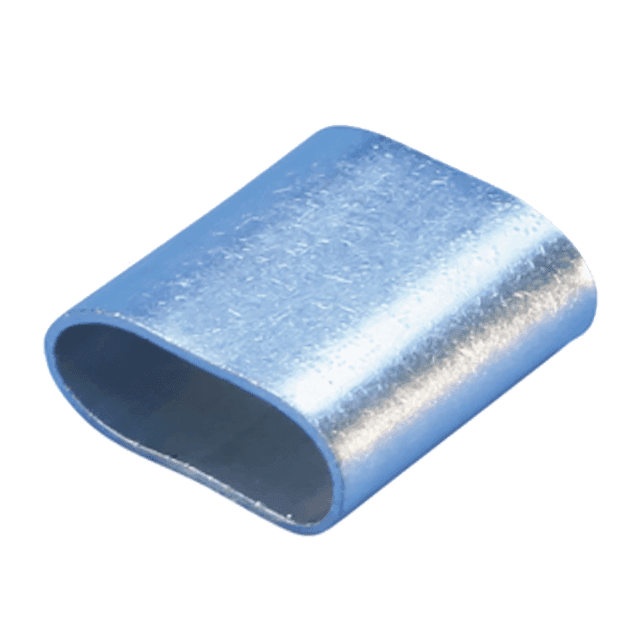

- Kontaktní plošky
- Pro zakončení plochých pletenců
Příslušenství pro uzemnění
Součástí sortimentu, dodávaného společností nVent, jsou také zemnící díly a svorkovnice a příslušenství pro uzemnění
- Příchytka na DIN lištu
- Pro montáž neutrální sběrnice na DIN lištu
- Příchytka pro 2 sběrnice
- Pro montáž 2 neutrálních sběrnic na ocelové profily
- Zemnící přípojky
- Pro připojení vodičů o průřezu 2,5 až 35 mm2

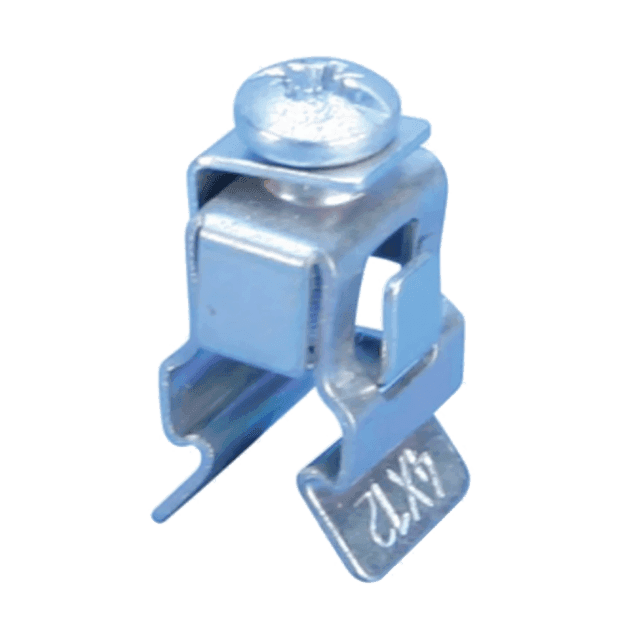

- Upevňovací klip
- Pro měděné sběrnice 12 x 4 mm a 12 x 5 mm
- Zemnící sada
- Sada měděné sběrnice bez povrchové úpravy, 1 přípojky 35 mm2, 20 přípojek 16 mm2, 2 upevňovacích svorek

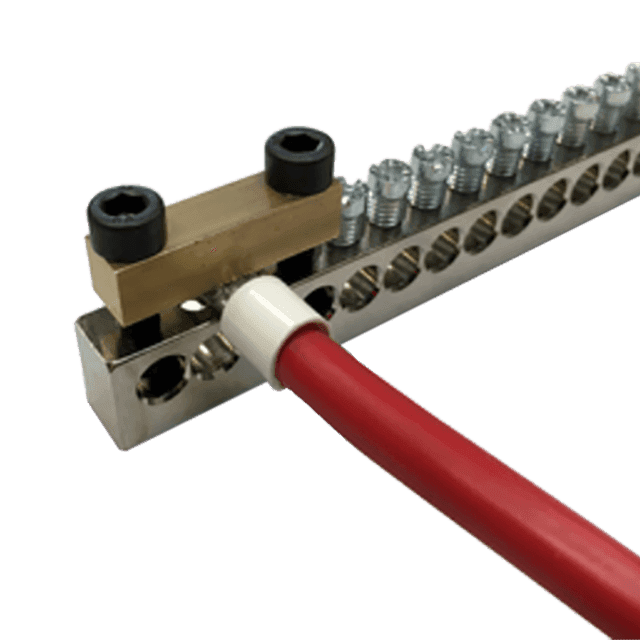

- Hlavní připojovací svorka
- Pro použití s rozvodnou zemnící a neutrální sběrnicí k připojení vodičů větších průřezů
Řadové svorky

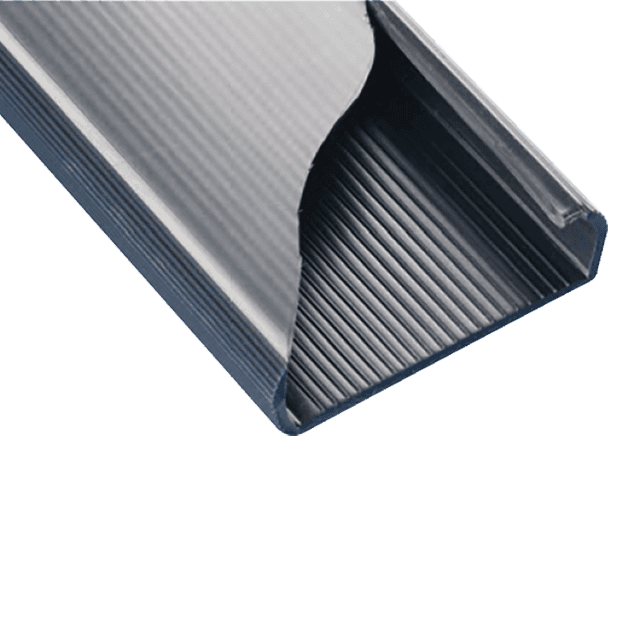

Rozváděčové kanály

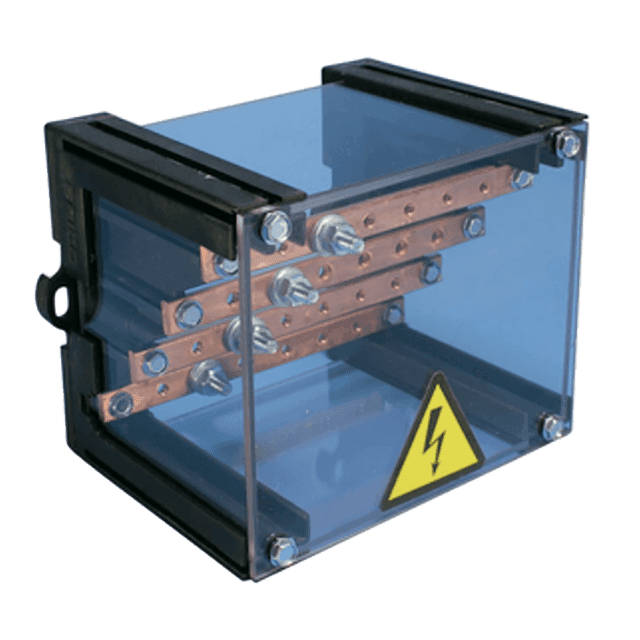

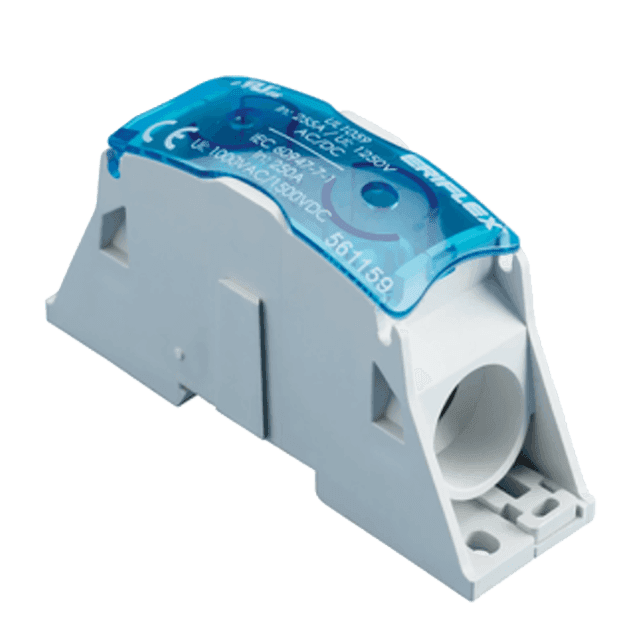

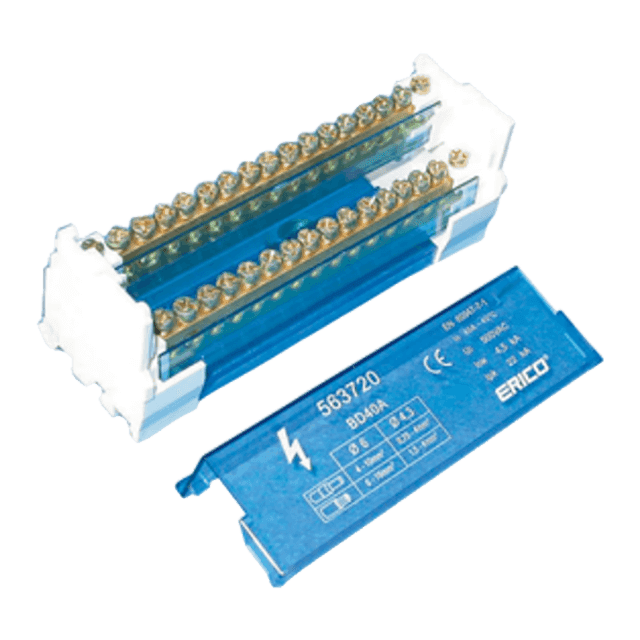

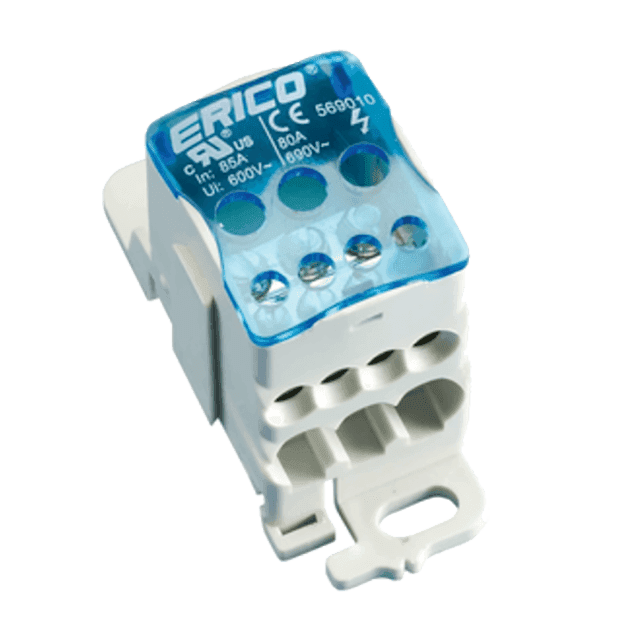

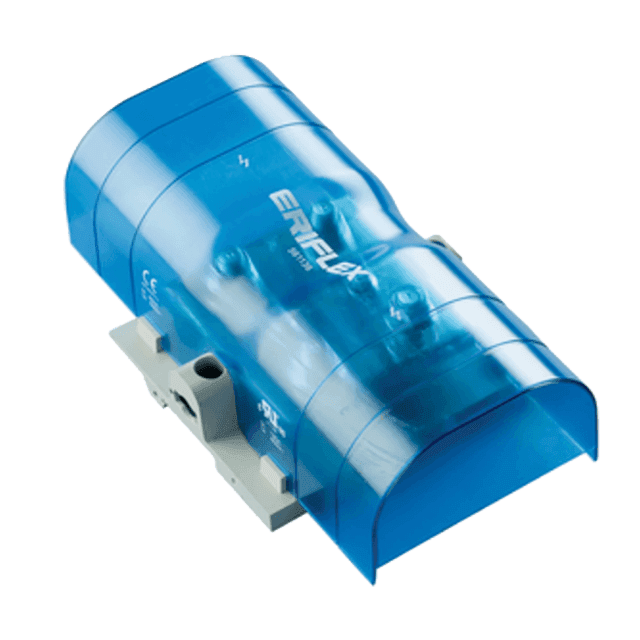

Rozvodné bloky
Součástí sortimentu, dodávaného společností nVent, jsou také bloky se šroubovými svorkovnicemi pro rozvedení potenciálu
- Počet pólů
- Vyrábějí se jako jedno-, dvou- a čtyřpólové
- Design
- Patentovaný design včetně pojistného šroubu a průhledného modrého krytu
- Montáž
- Nacvaknutí na DIN lištu nebo montáž pomocí šroubů na panel
- Připojení vodičů
- Se zakončovací dutinkou nebo bez ní
- Stupeň krytí
- Ochrana proti dotyku IP20
- Přehlednost
- Umožňují vizuální kontrolu elektrického připojení

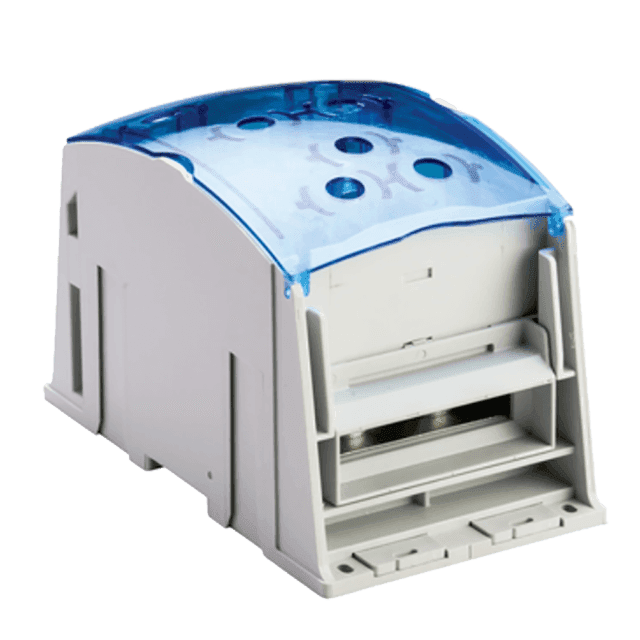

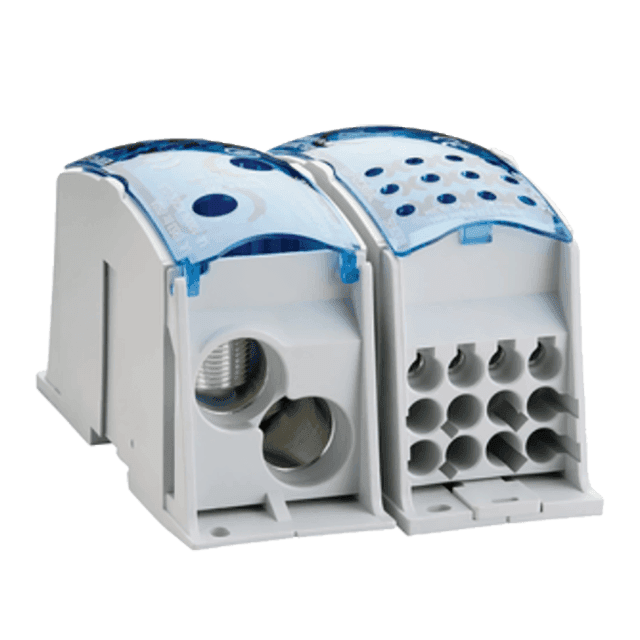

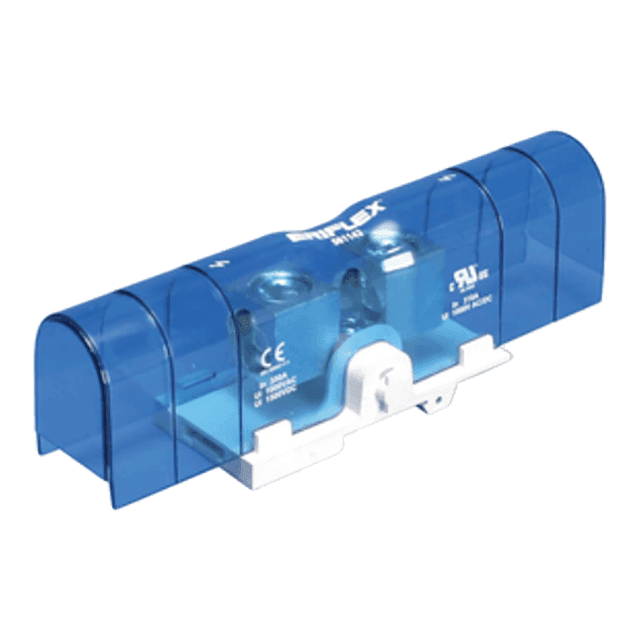

Výkonové bloky a svorkovnice
Součástí sortimentu, dodávaného společností nVent, jsou také výkonové bloky a svorkovnice pro spojení vodičů větších průřezů
- Provedení
- Zdířka - zdířka, zdířka - kolík, kolík - kolík
- Připojení vodičů
- Se zakončovací dutinkou, v případě zdířky i bez dutinky
- Montáž
- Pomocí zajišťovacího klipu na DIN lištu nebo montáž pomocí šroubů na panel
- Kryt
- Odklápěcí nebo snímatelný
- Stupeň krytí
- Ochrana proti dotyku IP20
- Přehlednost
- Umožňují vizuální kontrolu elektrického připojení

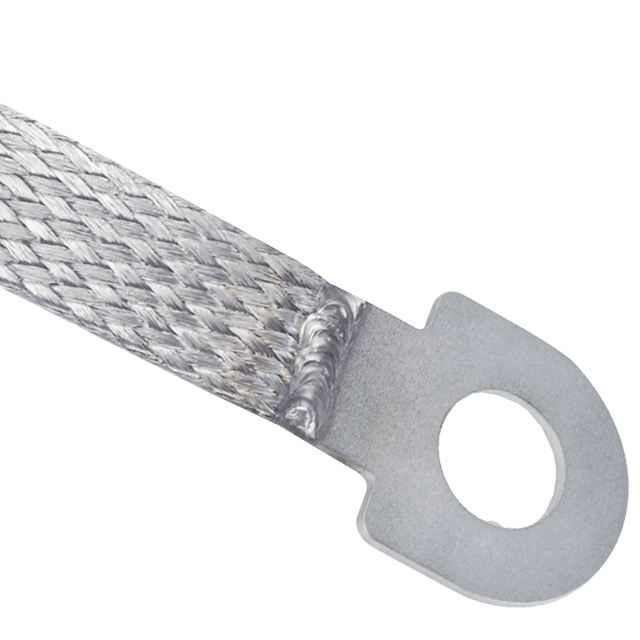

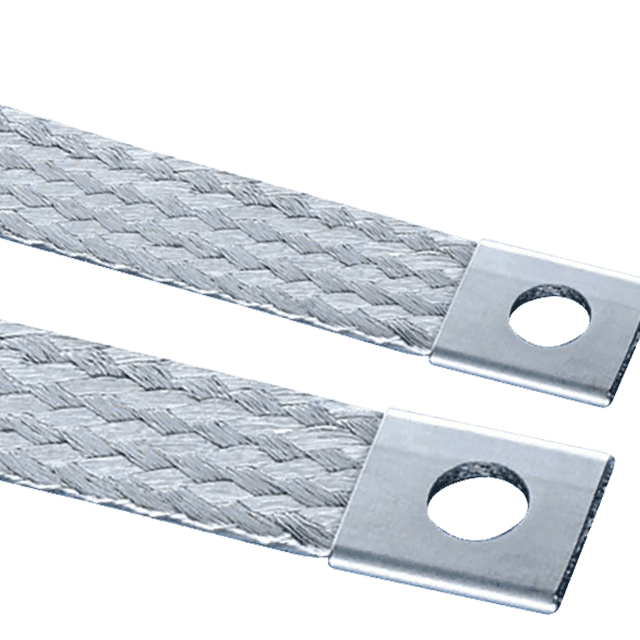

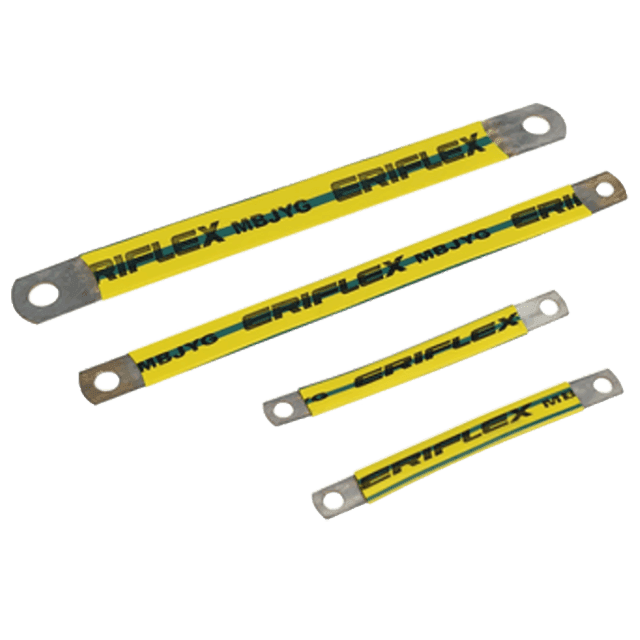

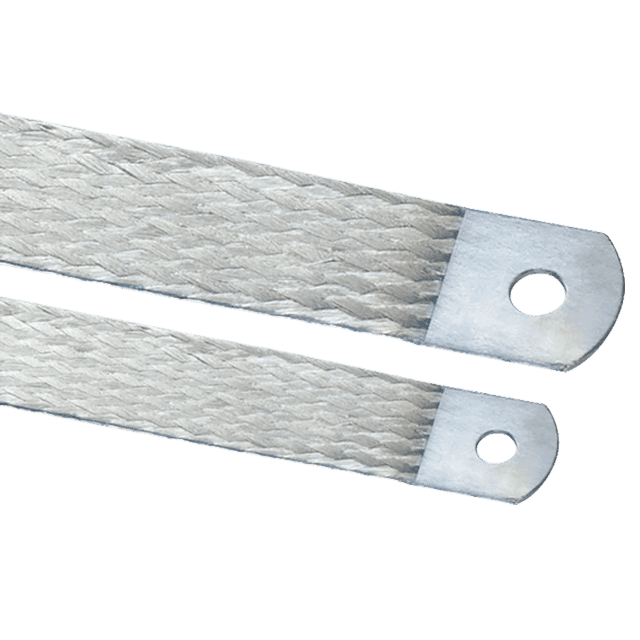

Zemnící pásky
Součástí sortimentu, dodávaného společností nVent, jsou také zemnící pásky, tvořené pletencem z tenkých měděných drátků
- Provedení
- Pletence z pocínované mědi nebo nerezové oceli
- Zakončení
- S předvrtanými otvory
- Izolace
- Měděné pásky bez izolace, nebo se žlutozelenou izolací, nerezové pásky bez izolace
- Efektivní průřezy
- Měděné pásky 6 až 100 mm2, nerezové pásky 16 až 70 mm2
- Provozní teploty
- Pracovní teplota do 105 °C
- Certifikace
- Splňují požadavky IEC
