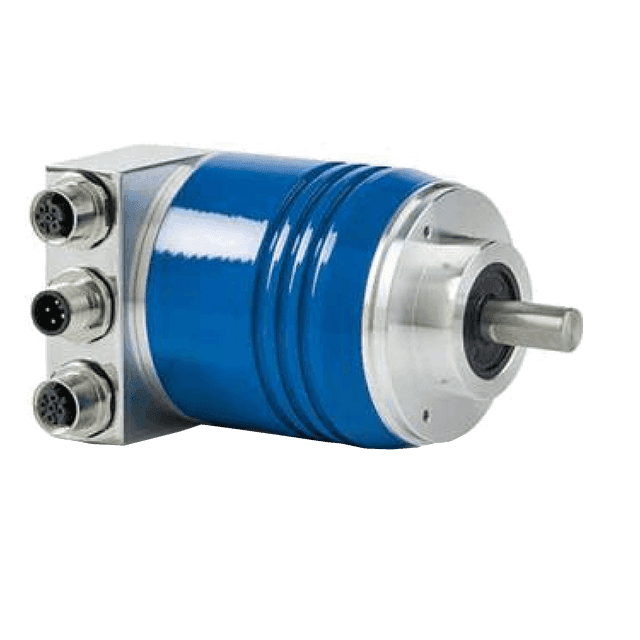

Absolutní enkodéry jsou rotační snímače polohy, které poskytují okamžitou informaci o aktuální poloze díky kódovanému signálu z optického disku. Tato informace se neztratí ani po výpadku napájení. Absolutní enkodéry se dělí na jednootáčkové a víceotáčkové, které poskytují unikátní informaci o poloze i v rámci více otáček.

Maximální počet poloh

Maximální počet jednotlivých poloh na otáčku nebo jednotlivých otáček je 16 384 (14 bitů).

Podporovaná rozhraní

Podporovaná rozhraní jsou paralelní (Grayův kód nebo binární), SSI, ICO, PROFIBUS-DP a CAN.

Speciální varianty

Dodáváme i enkodéry s odporovým a proudovým výstupem.

Jednootáčkové enkodéry

Poskytují jedinečnou informaci o poloze během jedné otáčky.

Víceotáčkové enkodéry

Poskytují jedinečnou informaci o poloze i během více otáček.

• Eltra – Absolutní enkodéry

  Katalog

  Stáhnout

• Eltra - Příslušenství

  Katalog

  Stáhnout

• Eltra – Ostatní produkty

  Katalog

  Stáhnout

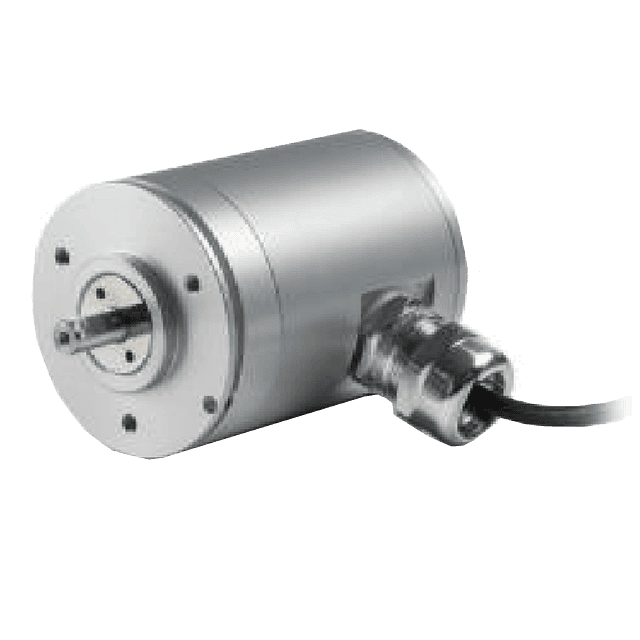

Inkrementální enkodéry jsou rotační snímače, které poskytují relativní informaci o změně polohy. Výstupem jsou 2 fázově posunuté pulsní signály, díky kterým je možné monitorovat úhlovou změnu a směr pohybu. Inkrementální enkodéry jsou charakterizovány především tzv. rozlišením, tedy počtem pulsů na otáčku (až 10 000). Tyto 2 signály (A, B) mohou být doplněny ještě tzv. nulovým referenčním signálem (Z). Speciálním typem výstupu je tzv. line driver, který obsahuje všechny zmíněné signály i v takzvané negované verzi. Vyhodnocovací systém pak porovnává rozdíl mezi signály v jednotlivých komplementárních párech. Dosahuje se tak zvýšené odolnosti vůči elektromagnetickému rušení. Kromě kanálů A, B, Z mohou enkodéry obsahovat i tzv. signály komutačních fází pro komutaci bezkartáčových pohonů, které odpovídají signálům z tzv. Hallových sond. Inkrementální enkodéry se dále liší velikostí pouzdra, hřídele, která může být i dutá, s přírubou.

• Eltra – Inkrementální enkodéry

  Katalog

  Stáhnout

• Eltra - Příslušenství

  Katalog

  Stáhnout

• Eltra – Ostatní produkty

  Katalog

  Stáhnout

Pro měření lineárních posunů na strojích a jejich převádění na elektrické signály lze v závislosti na aplikaci použít vysílače potenciometrického, indukčního, inkrementálně nebo absolutně kódovaného signálu.Potenciometrické snímače lineárního posuvu obsahují odporové prvky s vysokým rozlišením drátu, schopné měřit délku až 1 m s vysokou přesností a linearitou ± 0,1%.Pro měření související s bezpečností jsou k dispozici vysílače tohoto typu s dvoudráhovým potenciometrem. Indukční vysílače lineárního posunu obsahují bezkontaktní diferenciální indukční systém zajišťující vysokou linearitu a rozlišení, schopný provádět spolehlivé měření v rozsahu od 0 do 0,5 mm až po 0 až 500 mm, a to i v extrémně náročném prostředí.Samostatná nebo vestavěná oscilátorová/demodulátorová jednotka transformuje lineární posun pístu řízeného diferenciálního indukčního systému na proudový nebo napěťový výstupní signál.Inkrementální a absolutní vysílače obsahují optoelektronický měnič úhlové polohy, mají stupeň krytí IP65 pro ochranu proti prachu a účinkům vlhkosti, jsou zavěšené pomocí hnacího čepu a ozubeného řemenu, vedené uvnitř hliníkového profilu. Převodníky tohoto typu se s výhodou používají pro stanovení skutečné hodnoty velkých měřících délek na řezacích strojích v dřevozpracujícím průmyslu.

• Eltra – Lineární převodníky

  Katalog

  Stáhnout

• Eltra - Příslušenství

  Katalog

  Stáhnout

• Eltra – Ostatní produkty

  Katalog

  Stáhnout

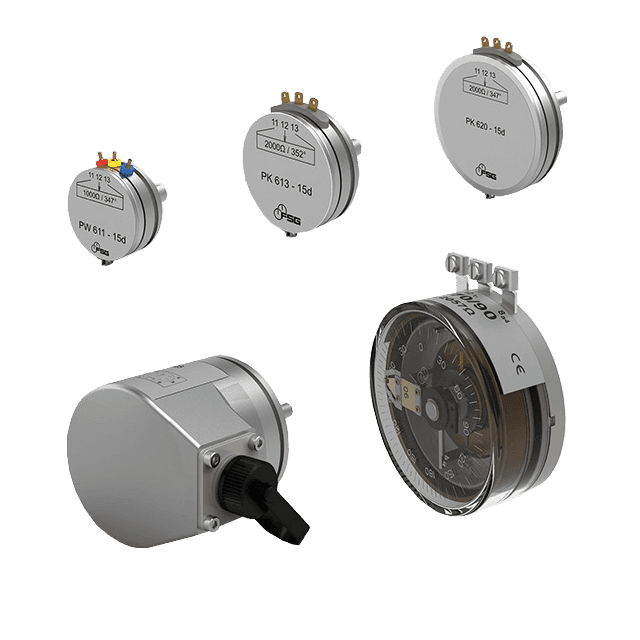

Mohou být s odporovým, proudovým nebo napěťovým výstupem. Současné potenciometrické snímače úhlové polohy dosahují vysoké přesnosti a používají se hlavně na ovládací prvky výkonu a brzdění pro železniční vozidla a lodní telegrafy, kormidla a ovládání lodí, řídicí pohony pro systémy v oblasti energetiky a chemického průmyslu, zvedací zařízení a otočné mechanismy jeřábů a rypadel, ocasní lopatky pro meteorologická měření, textilní a papírenské stroje, měření v oblasti strojírenství, přístrojů a lékařství. Potenciometrické převodníky mají buď prvek vodivého plastu s vysokým rozlišením nebo zlatý či konstantanový drát s vysokým rozlišením s různými hodnotami odporu a úhlu. Jsou k dispozici v různých velikostech jako potenciometry s jedním nebo více otáčkami nebo v několikanásobném provedení. Pro nastavení měřicího rozsahu mohou být téměř všechny řady vybaveny zkratovými kolejničkami, odbočkami a funkčními vinutími. Některé modely jsou k dispozici s integrovaným převodníkem signálu, který poskytuje proudové nebo napěťové výstupy 2, 3 nebo 4 vodičové. Pro zajištění spolehlivosti ve velmi znečištěném ovzduší jsou k dispozici potenciometry naplněné olejem. Mohou mít stupeň krytí IP40 až IP68 a mohou být vybaveny převody a koncovými spínači.

• Katalog FSG Presne kruhove potenciometry

  Katalog

  Stáhnout

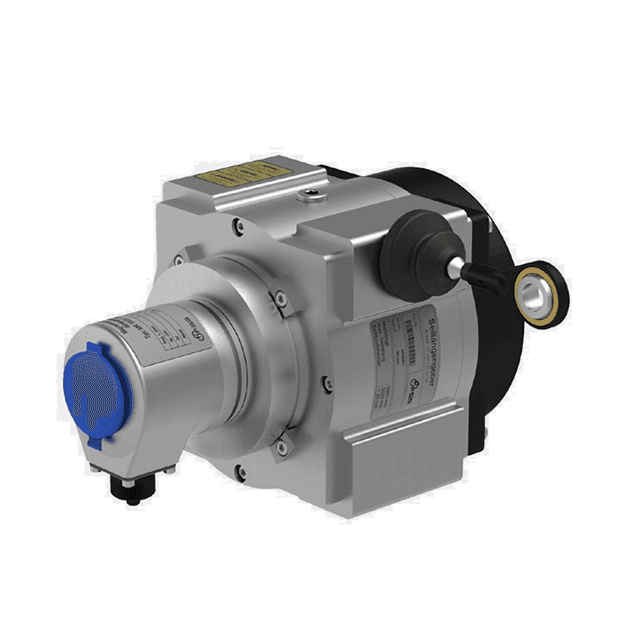

Jsou vybaveny vysoce přesnými analogovými nebo digitálními enkodéry. Stanovení měřených délek v rozsahu 1-40m na základě měření tažného lanka. Hodí se na měření v průmyslových aplikacích. Systémy řady SL 3000 jsou schopné měřit až 40 metrů s vysokou přesností a spolehlivostí i v prašném a vlhkém prostředí. Robustní hliníkové pouzdro s krytím IP65 obsahuje odlehčený vysoce přesný měřicí buben, na který je pomocí extrémně stabilního pružinového tažného mechanismu navinuta jedna vrstva vysoce pružného ocelového lana s D. 1,35 mm. Měřicí buben, umístěný na závitovém vřetenu, posouvá měřicí lano přímočaře k výstupní hubici lana, zajišťuje vysokou přesnost, rychlost navíjení a provozní spolehlivost. Pro měření do 5 m jsou k dispozici dvě cenově dostupné verze řady GS80 a GS130. Všechny typy mají nosnou desku se spojkou nebo měřicí převodovkou pro připojení enkodéru řady 1023 a se všemi kódovacími systémy obvyklými na trhu. Tyto enkodéry převádějí počet otáček bubnu úměrný měřené délce, na analogový (jako např. 4-20mA) nebo digitální měřicí signál. Při použití vysoce přesného potenciometru může být signál interpretován 0,1%. Digitální měřicí signály optoelektronických enkodérů úhlové polohy vystupují jako měřicí kroky, buď inkrementálně, nebo absolutně kódované pomocí rozhraní CANbus.

• Katalog FSG Snimani delky lana

  Katalog

  Stáhnout

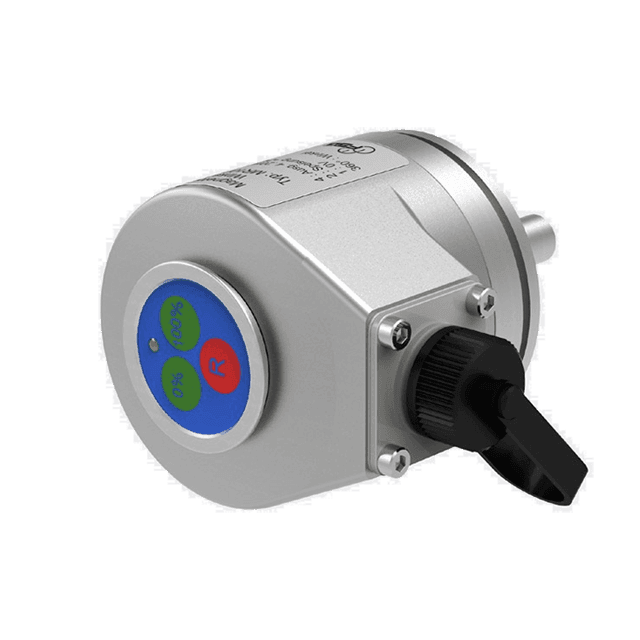

Mohou být s indukčními magnetorezistivními nebo optoelektronickými měřicími systémy. Potenciometrické snímače úhlové polohy mají vysokou přesnost. Používají se na ovládací prvky výkonu a brzdění železničních vozidel, lodní telegrafy, kormidla a ovládání lodí, řídicí pohony v oblasti energetiky a chemického průmyslu, zvedací zařízení, otočné mechanismy jeřábů a rypadel, ocasní lopatky pro meteorologická měření, textilní a papírenské stroje, měření ve strojírenství, přístroje v lékařství. Převodníky mají buď prvek vodivého plastu s vysokým rozlišením nebo zlatý či konstantanový drát s vysokým rozlišením s různými hodnotami odporu a úhlu. Jsou v různých velikostech jako potenciometry s jednou nebo více otáčkami nebo několikanásobné. Pro nastavení měřicího rozsahu mohou být vybaveny zkratovými kolejničkami, odbočkami a funkčními vinutími. Jsou k dispozici i s integrovaným převodníkem signálu, který poskytuje I nebo U výstupy 2, 3 nebo 4 vodičové. Pro zajištění spolehlivosti ve velmi znečištěném ovzduší jsou k dispozici potenciometry naplněné olejem. Kromě toho je pro zajištění ochrany všech potenciometrů před mechanickým poškozením, prašným a vlhkým průmyslovým prostředím k dispozici řada pouzder se stupněm krytí IP40 až IP68, která mohou být vybavena převody a koncovými spínači.

• Katalog FSG Mereni uhlu

  Katalog

  Stáhnout

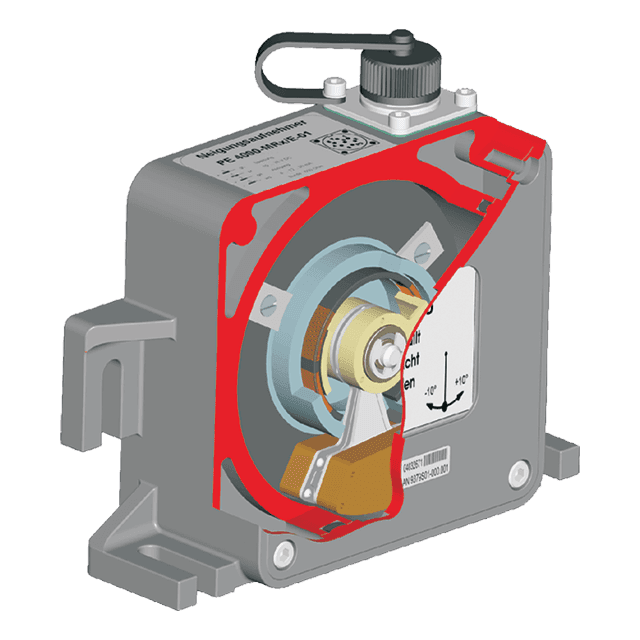

Jsou vybaveny kyvadlovými systémy tlumenými olejem. Snímají úhel náklonu plochy a využívají se na jeřáby a těžká nákladní vozidla, rypadla a vrtací stroje, lodě a přístavní zařízení. Jsou součástí bezpečnostního a kontrolního systému těchto typů strojních zařízení. Úhlové měření se v případě vyrovnávání zařízení provádí pomocí dvouosých kyvadlových systémů. Převodníky tohoto typu obsahují uvnitř robustního hliníkového pouzdra s krytím IP65 až IP68 kyvadlové olejové systémy, jejichž výkyvy závislé na úhlu náklonu se měří buď potenciometrickým, bezkontaktním indukční nebo optoelektronickým úhlovým enkodérem. Pro měření související s bezpečností je kyvadlo na osu detekováno s redundancí, tj. pomocí dvou mechanicky a elektricky nezávislých kyvadlových systémů. Výstupní signál představující úhly náklonu je poskytován buď ve formě analogového odporu, změnou proudu nebo napětí nebo jako digitální signál - s příslušným rozhraním. Pro použití jako spínač ovládaný naklápěním mohou být jednoosé převodníky vybaveny vestavěnými komparátory minima/maxima. Pro indikaci signálu a sledování limitu měřených hodnot úhlu náklonu se nabízí zobrazení souřadnic (indikátory x/y), min/max spínače, převodníky pro převod signálu a monitorování výsledné hodnoty úhlu náklonu odvozeného od osy x a y.

• Katalog FSG Naklonomery

  Katalog

  Stáhnout

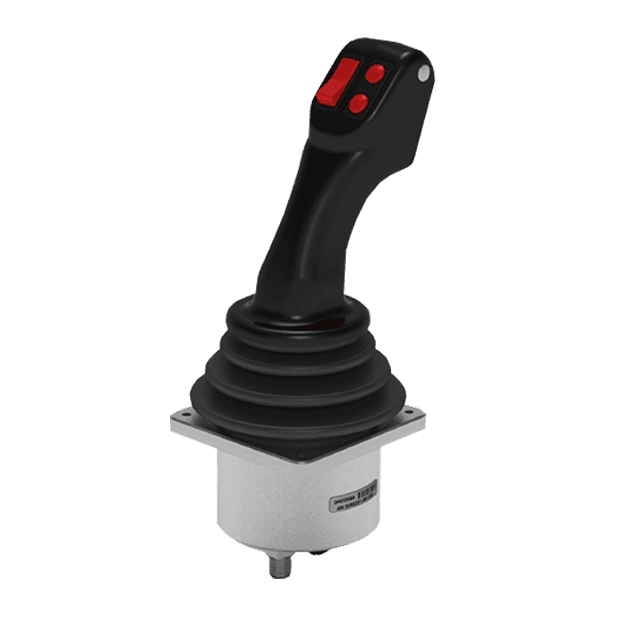

Jsou vybaveny redundantním indukčním regulačním systémem. Ovládají hydraulická zařízení používaná např. k řízení a simulaci vozidel, jeřábů a bagry, přepravní a zdvihací zařízení, lodě a přístavní zařízení. Řídicí vysílač ST2000 je speciálně navržen pro extrémní podmínky použití. V souladu s posunem páky poskytuje pro obě osy X a Y směrový spínač a výstup řídicího signálu. Další ovládací příkazy lze iniciovat pomocí ovládacích prvků integrovaných v rukojeti ovládací páky. Jsou použity bezdotykové a bezkontaktní indukční lineární převodníky. Vestavěný elektronický obvod zajišťuje výstupu na osu I nebo U signál s přepínatelnou charakteristikou lineárního nebo progresivní. Je možno začlenit mikroprocesor pro individuální přizpůsobení charakteristik. Všechny elektronické komponenty jsou uzavřeny v hliníkovém pouzdře s krytím IP66. Další možnosti: integrovaný výkonový elektronický obvod s pulzně modulovaným výstupním proudem do 1000mA pro přímý pohon hydraulických servo ventilů, integrované rozhraní CAN, protokol podle požadavků uživatele, individuální přizpůsobení výstupních charakteristik pomocí mikroprocesoru, elektronický výstup signálu nuly a směru z redundantního induktivního řídicího systému, jednoosé, duplexně jednoosé a pedálově ovládané vysílače.

• Katalog FSG Joysticky

  Katalog

  Stáhnout

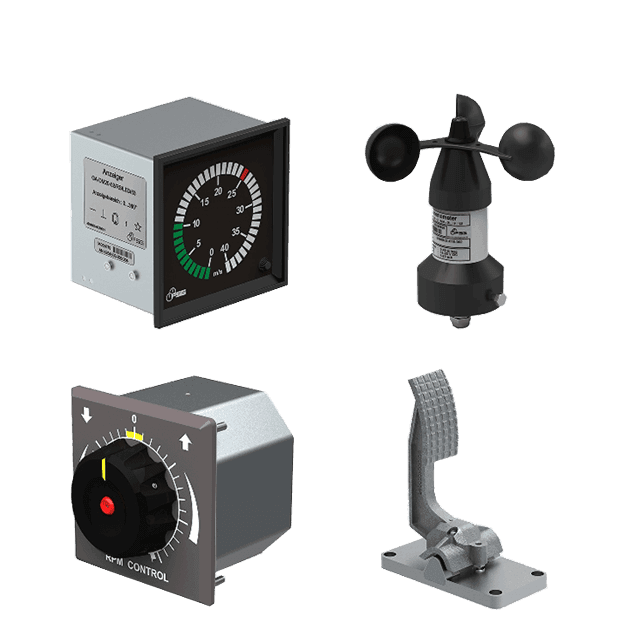

Dodáváme i další speciální senzory, jako jsou kabelové bubny se snímáním délky a úhlu, pedálové snímače, senzory větru, vačkové snímače, analogové ukazatele provozních signálů, přístroje pro nastavování žádaných hodnot.

• Katalog FSG Kabelove bubny

  Katalog

  Stáhnout

• Katalog FSG Pedalove snimace

  Katalog

  Stáhnout
