Ocelové profily a příslušenství

Základem sortimentu dodávaných Din lišt a příslušenství jsou ocelové Din lišty, povrchově upravené bílou pasivací, která je alternativou k již zakázanému žlutému chromátování. Tyto Din lišty jsou dodávány v provedení s výškou 7,5 nebo 15 mm, a nabízíme je v děrovaném i neděrovaném provedení. Součástí našeho sortimentu jsou dále zesílené Din lišty o tloušťce 2,3 mm, neděrované Din lišty z nerezové oceli, mědi a hliníku. K příslušenství patří zejména montážní konzole na Din lišty o výšce 20 až 90 mm, úhlové montážní konzole a nacvákávací příchytky. Dodáváme také ocelové profily tvaru C a asymetrické profily

Din lištyMontážní konzole k ocelovým profilůmNacvakávací příchytky k Din lištámOcelové profily

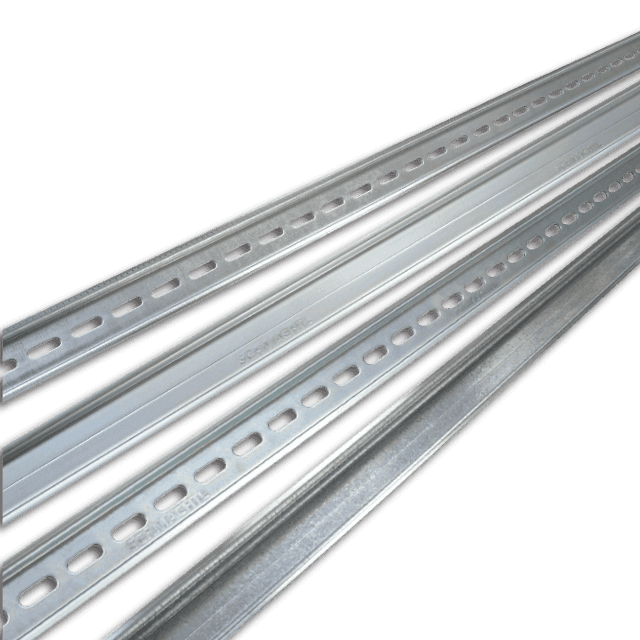

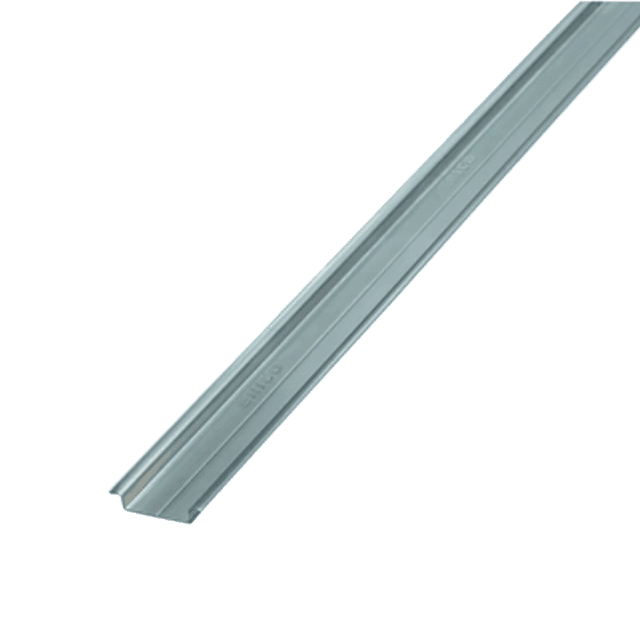

Din lišty

Součástí sortimentu, dodávaného společností Schmachtl CZ, jsou také DIN lišty, splňující normu EN 60715

Provedení

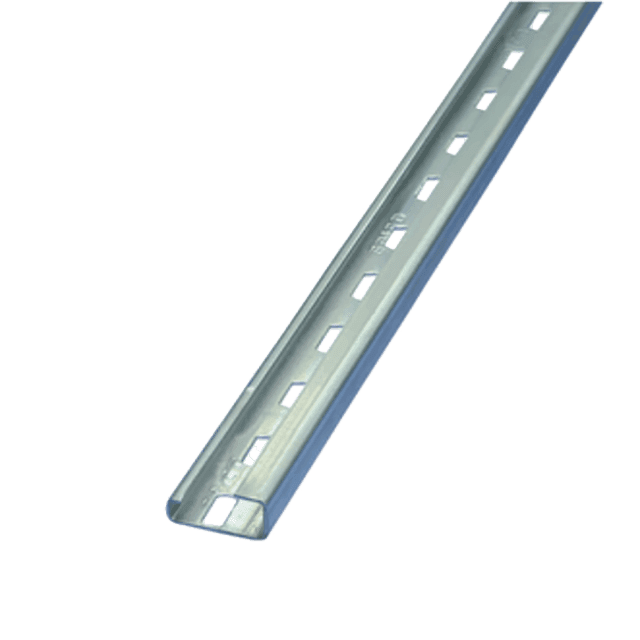

DIN lišty jsou dodávány v děrovaném nebo neděrovaném provedení

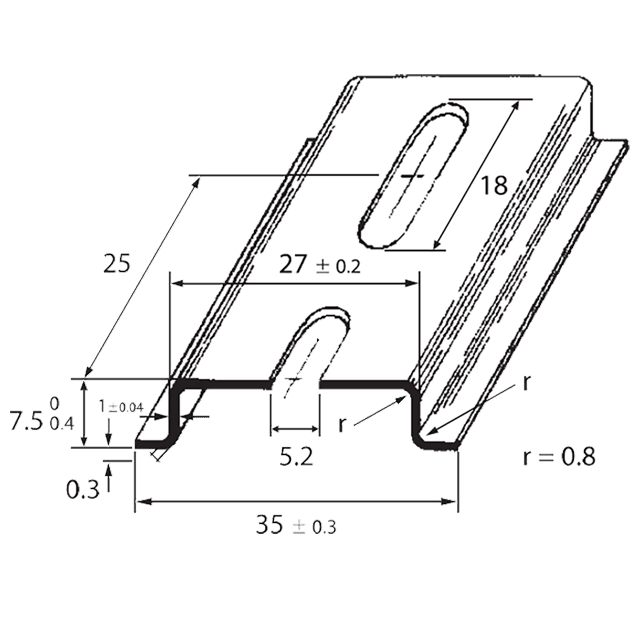

Děrování
Standardně je šířka děrování pro šroub M5 nebo M6, ve zmenšeném provedení pro šroub M4
Šířka

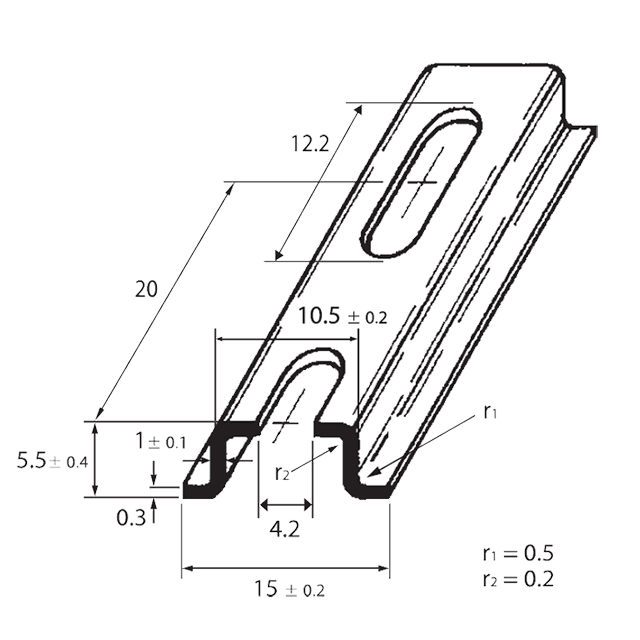

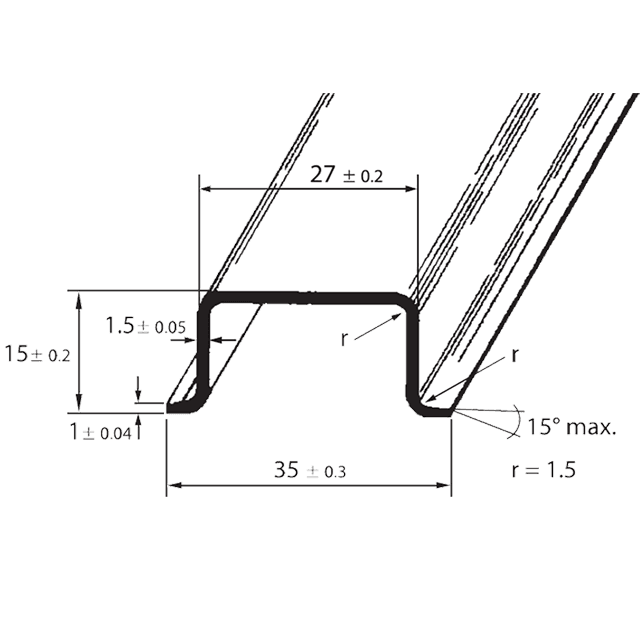

Typická šířka DIN lišt je 35 mm, k dispozici i ve zmenšeném provedení se šířkou 15 mm
Výška
Ve standardním provedení je výška buď 7,5 nebo 15 mm, ve zmenšeném provedení 5,5 mm
Materiál
Typicky galvanicky pozinkovaná ocel, k dispozici i neděrované lišty z mědi nebo hliníku
Povrchová úprava
U ocelových lišt typicky galvanické pozinkování a bílá pasivace, k dispozici také lišty upravené metodou Sendzimir
      Din lišty0
      Din lišty1
      Din lišty2
      Din lišty3

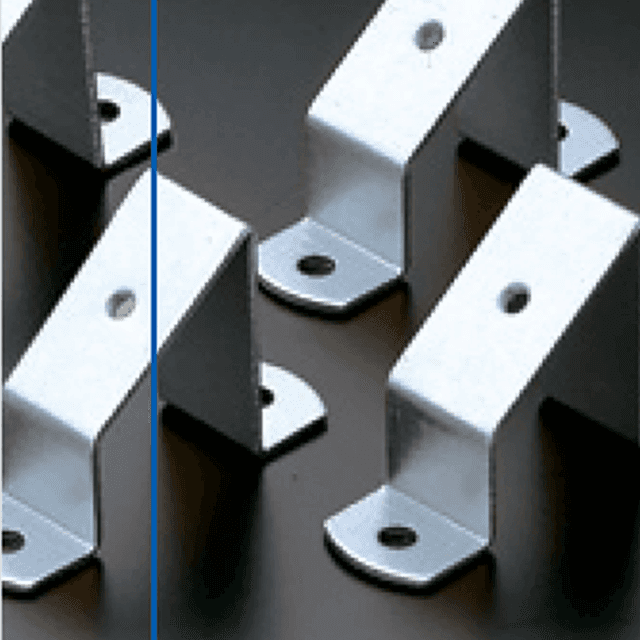

      Montážní konzole k ocelovým profilům

      Další součástí sortimentu, který nabízíme, jsou také montážní konzole k ocelovým profilům a DIN lištám

      Určení
      Pro ocelové profily nVent nebo DIN lišty Schmachtl
      Materiál
      Vyrobeny z pozinkované oceli

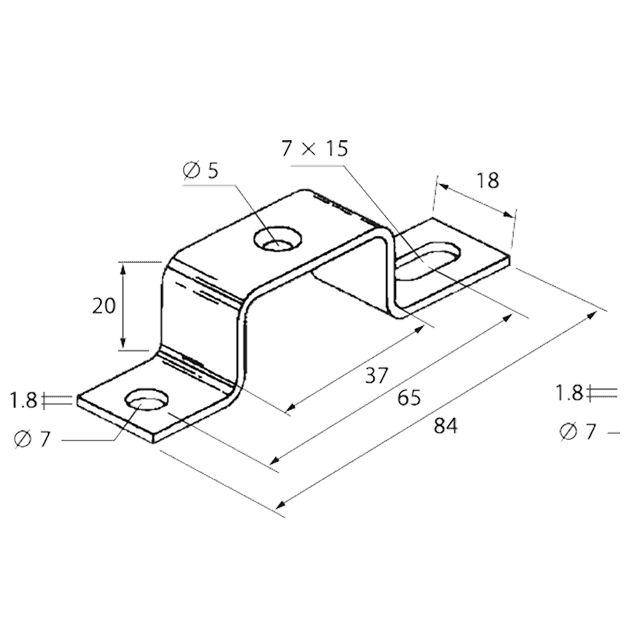

      Standardní konzole
      S výškou upevnění 20 mm, pro šroub M5 nebo M6

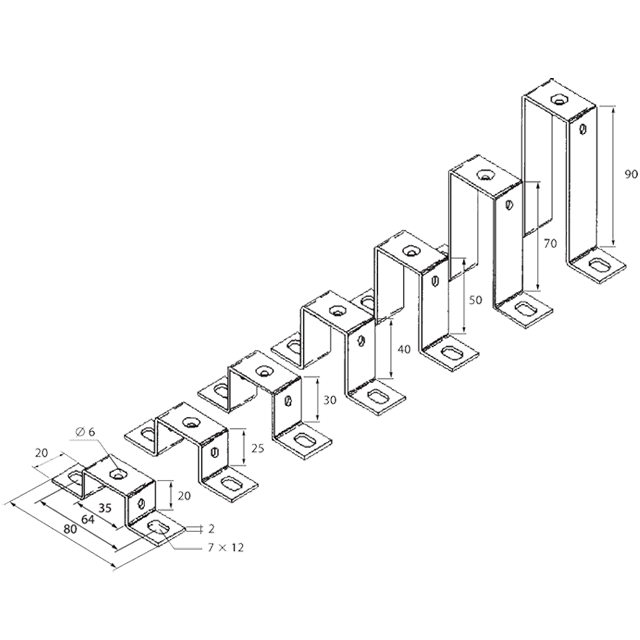

      Různé montážní vzdálenosti
      Produktová řada montážních konzolí s výškou odstupňovanou v rozmezí 20 až 90 mm

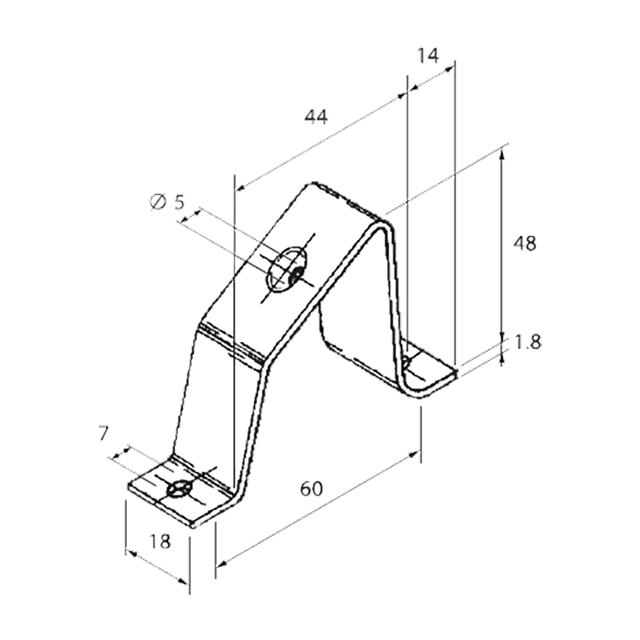

      Šikmá orientace
      Montážní konzole pro šikmé upevnění profilu
      Flexibilita
      Oválný otvor pro montáž na panel u některých konzolí zvyšuje felxibilitu při montáži na nepřesně vyvrtaný otvor
          Montážní konzole k ocelovým profilům0
          Montážní konzole k ocelovým profilům1
          Montážní konzole k ocelovým profilům2
          Montážní konzole k ocelovým profilům3

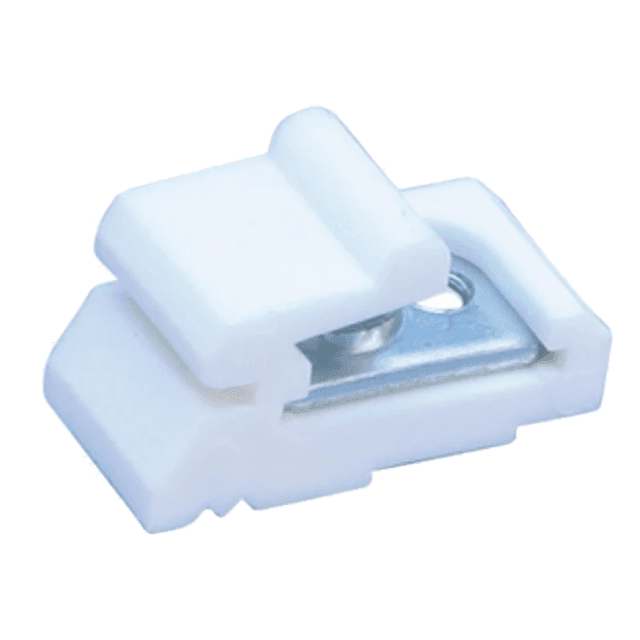

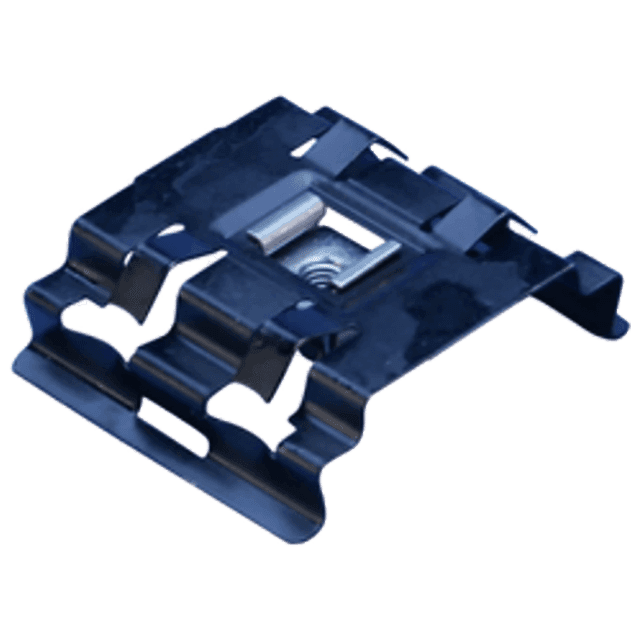

          Nacvakávací příchytky k Din lištám

          Další součástí sortimentu, který nabízíme, jsou také nacvakávací příchytky a příslušenství k ocelovým profilům a DIN lištám

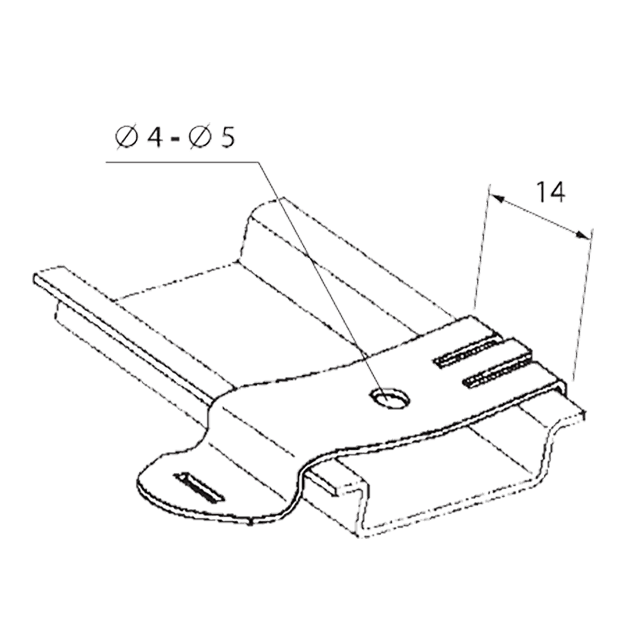

          FIX KLIP
          Pro DIN lišty TS 35 a symetrické profily
          G KLIP
          Pro DIN lišty G a asymetrické profily
          DR CLIP
          Pro symetrické profily DR / PDR
          DRGN
          Pro asymetrické profily

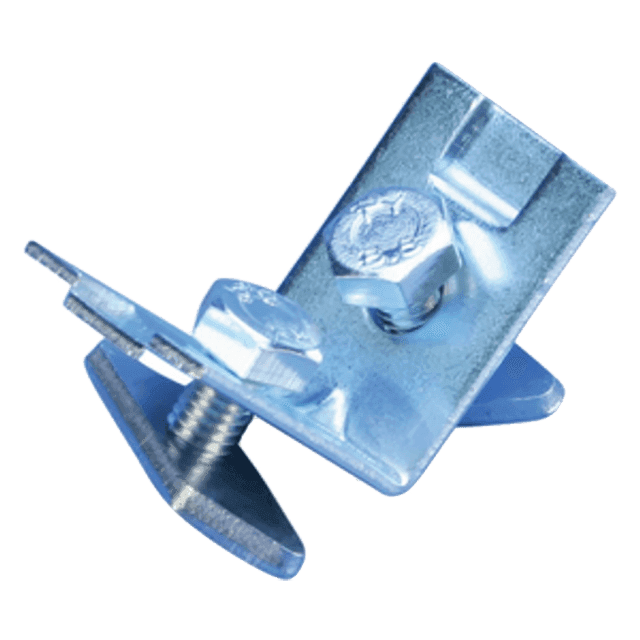

          Úhlové držáky
          S předmontovanými maticemi M8
          Výztužné matice
          Vyrobeny z pozinkované oceli
              Nacvakávací příchytky k Din lištám0
              Nacvakávací příchytky k Din lištám1
              Nacvakávací příchytky k Din lištám2
              Nacvakávací příchytky k Din lištám3

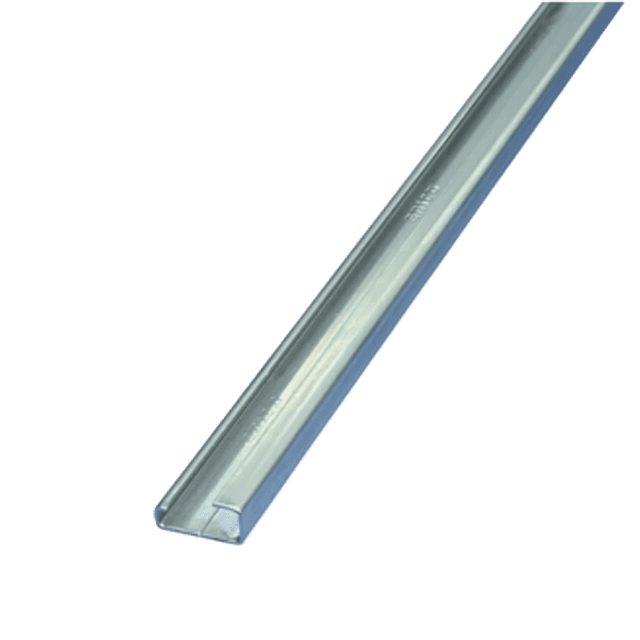

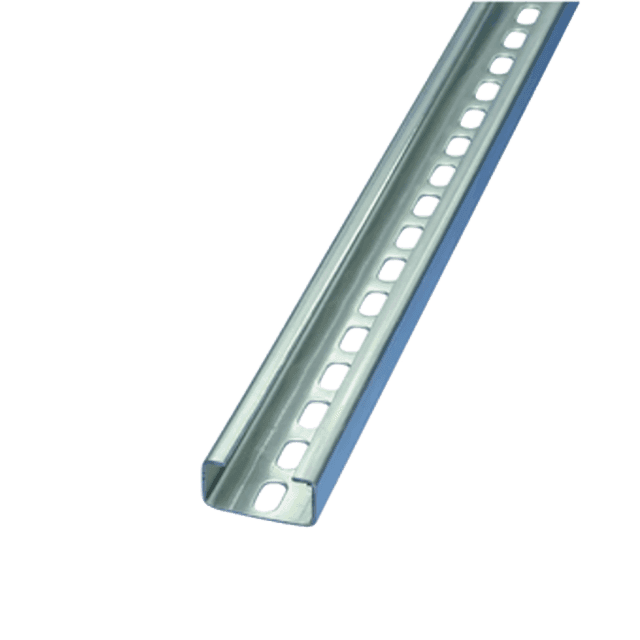

              Ocelové profily

              Součástí sortimentu, dodávaného společností nVent, jsou také profily z pozinkované oceli, pro rychlou instalaci různých typů konstrukcí

              Provedení
              V sortimentu jsou symetrické a asymetrické profily
              Děrování
              Profily jsou dodávány jako neděrované nebo s děrováním
              Otvory
              Standardně je šířka otvorů pro šroub M6, u profilů tvaru C je pro šroub M8
              Tvar
              Profily jsou k dispozici ve tvaru klasických DIN lišt, ve tvaru G, nebo ve tvaru C
              Materiál
              Uvedené profily jsou vyrobeny z pozinkované oceli
              Certifikace
              Jsou v souladu s RoHS, odpovídají normám EN60715, EN50022, EN50035
                  Ocelové profily0
                  Ocelové profily1
                  Ocelové profily2
                  Ocelové profily3
