Značení cest: Přenosný tester IA Motion pro hodnocení nových výrobků, automatizace od Unitronics

Rádi bychom se s Vámi podělili o některé úspěšné aplikace, při kterých bylo použito systémů od Unitronics.

Oblast: Automotive

Použito: UniStream TA30 + HMI

Společnost IA Motion Products vytvořila mobilní systém, který replikuje reálné podmínky na silnicích pro testování kritického bezpečnostního značení - jehož úspěch byl umožněn použitím PLC +HMI UniStream TA30.

Společnost

IA Motion Products v západní Pensylvánii je společností profesionálů v oblasti automatizace, kteří se specializují na projektové aplikace a také na prodej a podporu produktů pro přenos výkonu, řízení pohybu, automatizaci a fluidní pohon pro servis průmyslových výrobců.

Zadání

Reprodukovat reálné podmínky prostředí - IA Motion Products měla zajímavý požadavek: vytvořit systém pro dávkování a testování značení povrchu vozovek. Značení je životně důležité pro bezpečnost silničního provozu; značení se průběžně nanáší na povrch vozovky, a to pomocí nákladního vozidla tzv. „C“. Specifikace jsou nařízeny ministerstvem dopravy jednotlivých států, přičemž každý stát má jedinečné požadavky založené na místních podmínkách prostředí. Tyto nákladní automobily rozvážejí obrovské sudy s materiálem a dalšími materiály, jako jsou retro reflexní mikrokuličky sodného vápna pro zvýšení viditelnosti, UV stabilizátory a plniva. Tyto materiály procházejí řadou hadic pod tlakem a aplikují se na povrch vozovky.

Výsledky

Řešení:

Řešením bylo postavit laboratorní vozík, který by dokázal napodobit jak teplo povrchu vozovky, tak proces, který používá „stripovací“ vůz k pokládání pruhů a korálků na tento povrch.

Protože Jeff Ianno, prezident společnosti IA Motion a sám elektromechanický inženýr, má i nadále vynikající zkušenosti s řídicími jednotkami Unitronics a programovacím softwarem, vybral pro řídicí aplikaci i dotykovou obrazovku HMI PLC UniStream TA30 + HMI.

• Řízení teploty Řízení UniStream PID bylo použito k řízení ohřevu kovového zkušebního povrchu z okolní pokojové teploty z přibližně 21°C na 70°C během 10 minut a k jejímu udržování s hysterezí 1 stupně. UniStream je nakonfigurován tak, aby snímal teplotu povrchu pomocí 14bitového analogového vstupu připojeného k volně prodejnému odporovému čidlu a ovládal tepelný prvek pod zkušebním povrchem pomocí relé, které na tento prvek přivádí 48 V stejnosměrné napětí. To umožňuje vozíku simulovat podmínky extrémního horka na silnici, například v Arizoně, což by mohlo ovlivnit dopravní značení.
• Pohyb: Řízeno CANopen Vozík obsahuje 3 aplikační hlavy: 1 pro značkovací materiál a 2 pro kuličky.
• Dávkovací hlavy se po vyhřívaném povrchu pohybují rychlostí silnice, což kopíruje rychlost pruhovacího vozu. Systém UniStream je naprogramován tak, aby cykloval materiál a kuličky pomocí rychlosti a polohy servomotoru prostřednictvím rozhraní CANopen, které je nativně zabudováno do systému UniStream a snadno se konfiguruje pomocí vlastního programování IA Motion.
• HMI Uživatelské rozhraní zajišťuje 7" barevný dotykový displej zabudovaný v řídicí jednotce UniStream. Aplikace HMI, snadno navržená společností IA Motion v UniLogic; pro vykreslování teplotních trendů, průběžné zobrazování kritických parametrů, cyklus Start a ovládací rozhraní pro změnu zkušebních parametrů.

Shrnutí

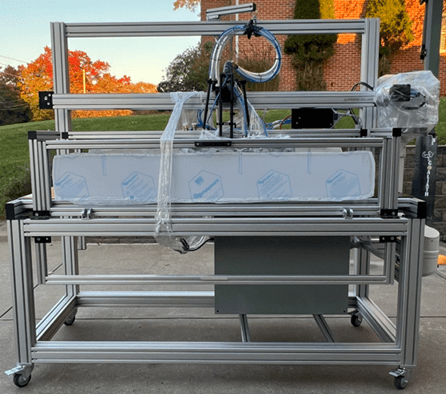

Laboratorní vozík IA Motion

Prostřednictvím rozhraní UniStream HMI umožňuje dokončená aplikace zkušební laboratoři získat vzorky aplikací vytvořené v reálných podmínkách na silnici. To jim umožňuje pořizovat průřezy a údaje o kuličkách, které splňují nebo překračují požadavky státního ministerstva dopravy.

Prezident společnosti IA Motion, Jeffrey Ianno, k tomu řekl následující:

„Zaměření společnosti Unitronics na snadné použití podpořené bezplatnou technickou podporou umožňuje novým programátorům bez obav používat řídicí jednotky Unitronics k převedení konceptu do reality, což z nich činí přirozenou volbu pro nové projekty - bezplatný software, bezplatná podpora a aktivní inženýrský personál společnosti Unitronics neustále vylepšují firmware PLC, aby splňoval výzvy zítřka a snižoval náklady na projekty.“
